モーターのピニオンを交換してみた

どうも、アンダーソンです。


今日も私のブログ読んでいただいてありがとうございます。
今の世の中って面白くないことばっかりじゃないですか。


それだからこそ面白いことやってみたほうがいいじゃないですか!
だから私は新しいライフスタイルを提案し続けます、遊び方面でね^^

今回の記事はこちらです。



ー モーターのピニオンを交換してみた ―

どんなものでも使い続ければ限界が来ます。

いわゆる『耐久性』というものですね。



丁寧なメンテナスを心がければ、寿命を延ばすことは出来ます。

とはいえ不死身にする事は出来ません。



特に稼働するものは特にそれが顕著です。

機械などのギアはまさにその典型例とも呼べます。



そのため私も自身の電動ガンを遅くとも1年くらいで点検をしています。

そういった事を確認しておかないと、気が付いたら動かなくなってしまいます。



今回は次世代M4を分解整備をしました。

その時に一番直さなくてはならないと判断したのが、タイトルにあるモーターのピニオンでした。






ピニオンの歯がかなり欠けており、それがギアノイズにも影響を与えておりました。(写真は撮り忘れました)

このままでは遅かれ早かれ、エアガンもに良い影響は無いと判断して、交換することにしました。

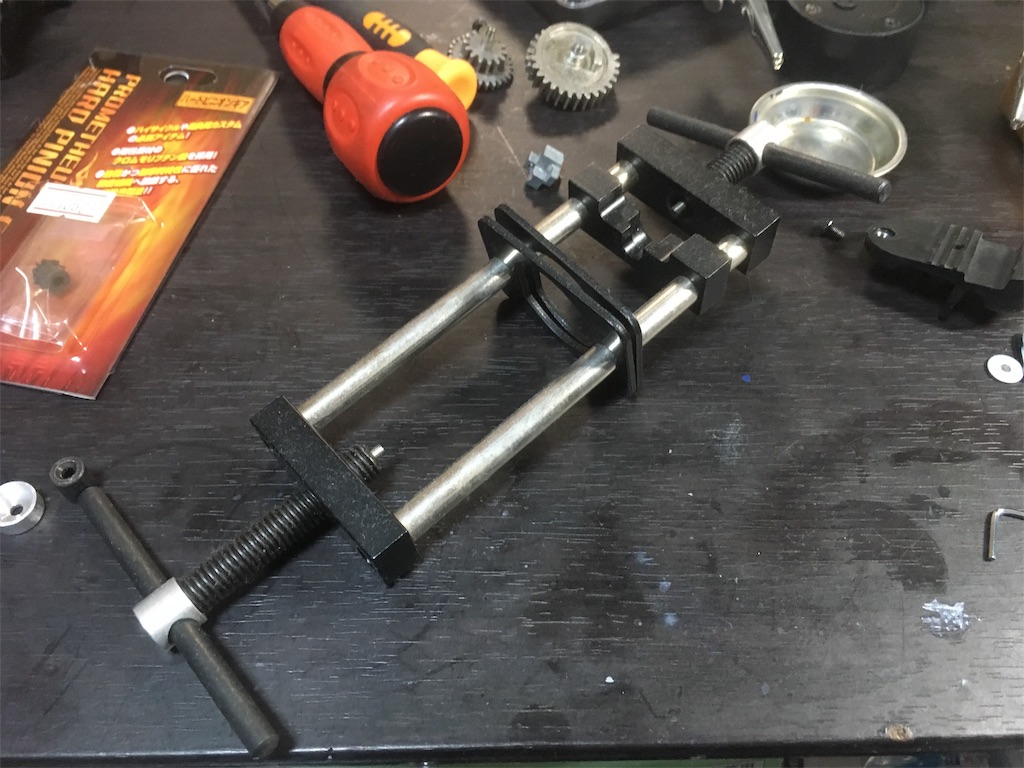

電動ガンのモーターからピニオンを外すためには、専用の工具が要ります。

それが写真に写っている、ピニオンリムーバーになります。

f:id:anderson1911:20190123195135j:image





こちらの工具を使って外せば、モーターの軸を曲げることなく外すことが出来ます。

工具を使わずに無理矢理外すと、軸がズレて故障の原因になりかねないので、外す方は妥協せずに買いましょう。

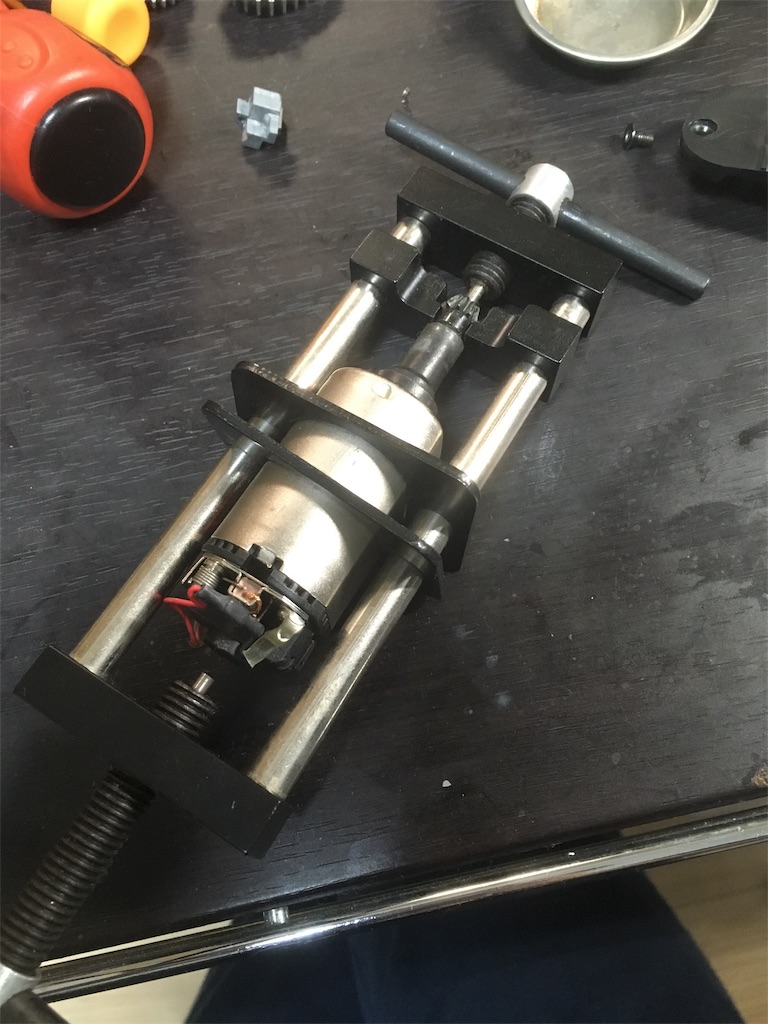

外し方は写真のようにモーターとピニオンをセットして、上のハンドルを回してピニオンを引き抜きます。

f:id:anderson1911:20190123195411j:image



しかし今回は問題が発生しました。

なんとピニオンがピクリとも動かないんです!!

それどころか既存のピニオンが弱いのか、リムーバーに負けて余計に変形してしまいました…



あれこれ試しましたが、どうにもならずお店に取り外しを依頼。

しかしお店の方も外せなかったようで、最終的に電動ルーターで削り落として貰いました。

プロクソン(PROXXON) ミニルーター 回転数が調節可能 MM100 No.28525

プロクソン(PROXXON) ミニルーター 回転数が調節可能 MM100 No.28525





 ということでピニオンを外して貰ったモーターに、新しいピニオンを取り付けていきます。

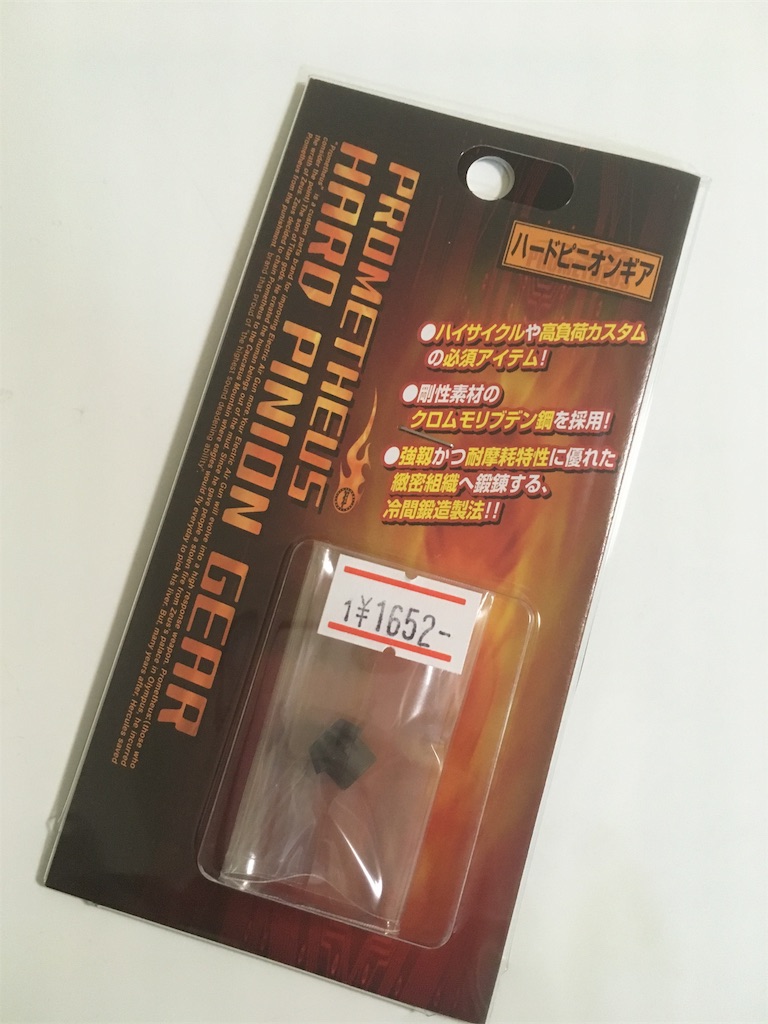

取り付けるのはLAYLAXのハードピニオンギアになります。

f:id:anderson1911:20190123210230j:image

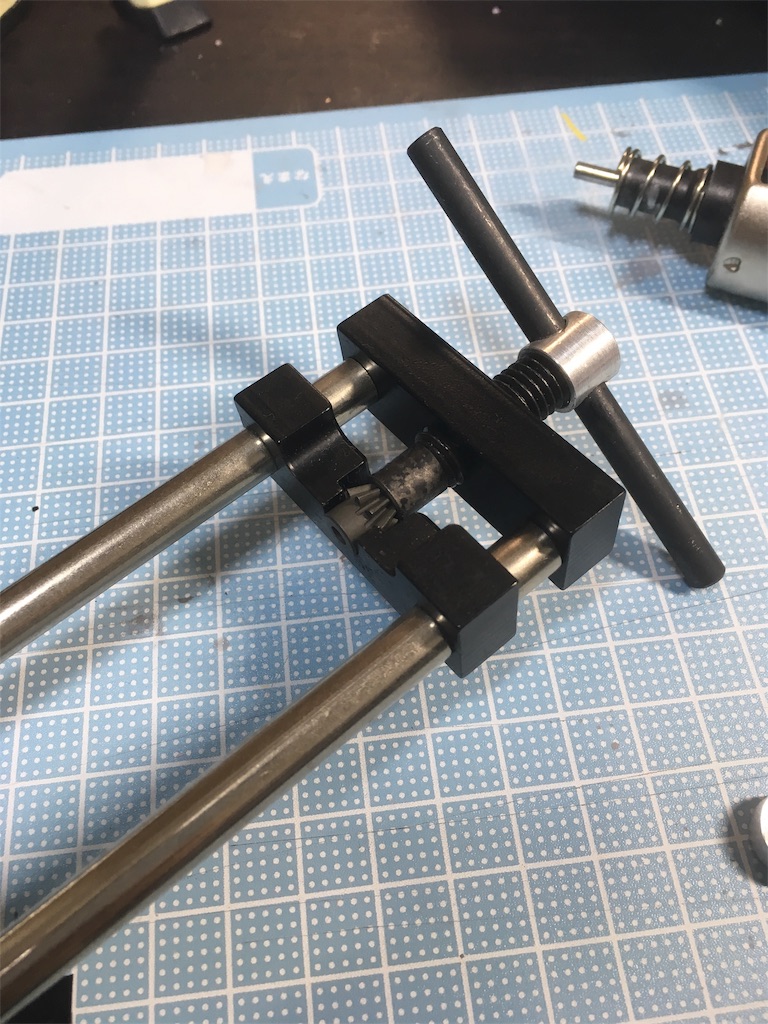

では取り付け方ですが、まずはピニオンリムーバーに付属しているパーツとピニオンを画像のように組み込みます。

f:id:anderson1911:20190123210244j:image

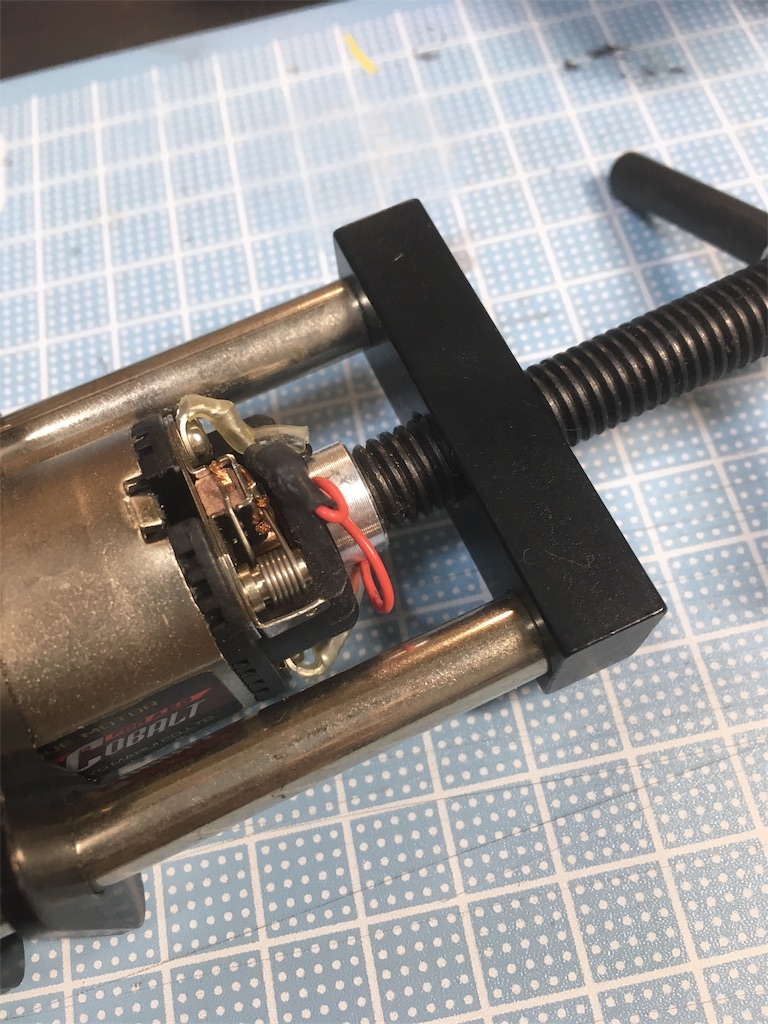

準備が整ったら、リムーバーの反対側に付属の部品をモーターと一緒に画像のように取り付けます。

f:id:anderson1911:20190123210306j:image

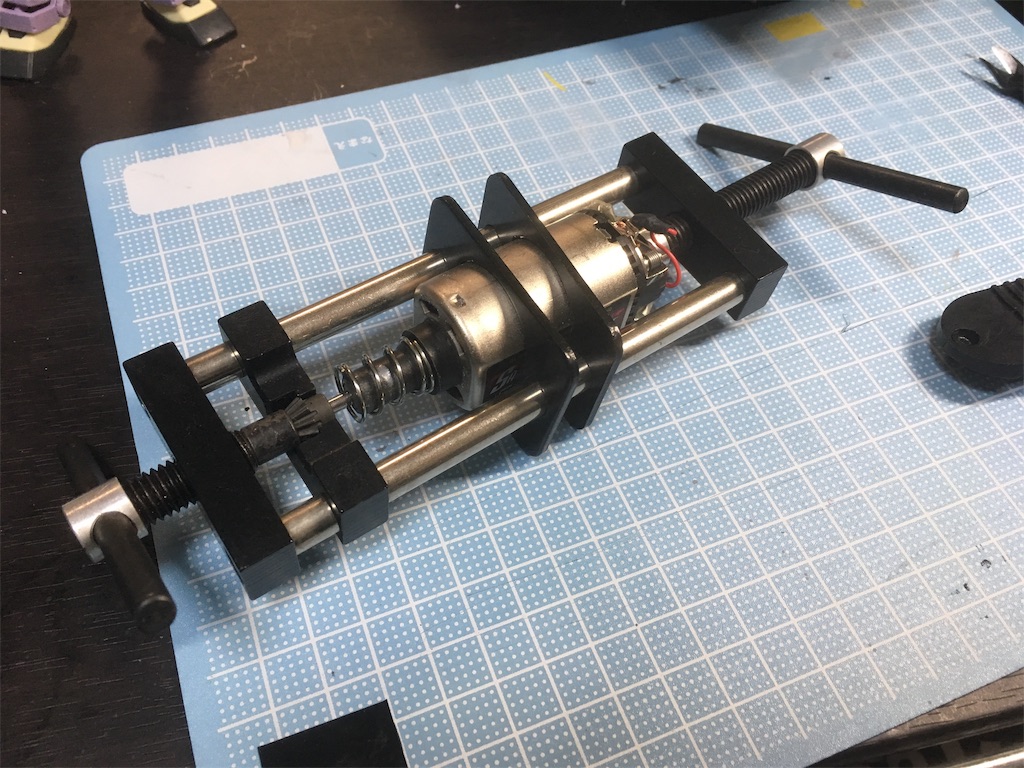

下の画像のようにセットが出来たら準備完了です。

後は慌てずにゆっくり回して、適正位置まで回して取り付けます。

f:id:anderson1911:20190123210330j:image

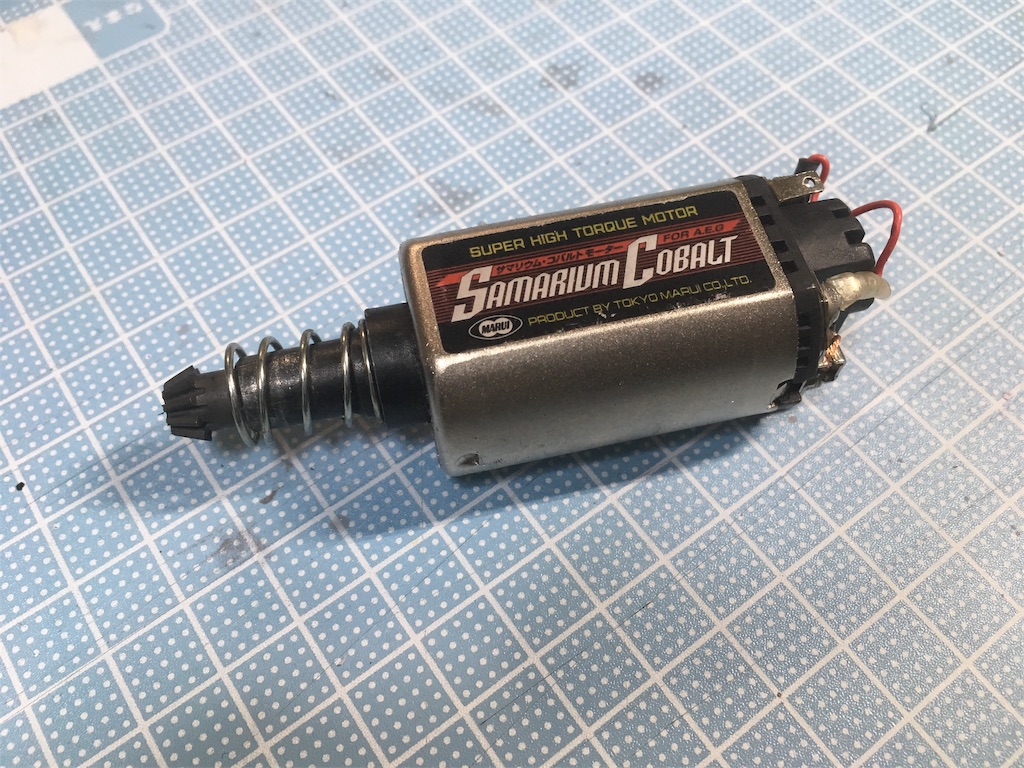

適正位置まで行ったら、これで完成です。

これは簡単そうですが、意外と慎重にこなす作業になります。

f:id:anderson1911:20190123210345j:image



ただこれでピニオンは元通りになりました。

これでしばらくは調子よく次世代M4を撃てそうです♪
