【トイガン分解】東京マルイ製 M3ショーティーを分解してみる

どうも、アンダーソンです。


今日も私のブログ読んでいただいてありがとうございます。
今の世の中って面白くないことばっかりじゃないですか。


それだからこそ面白いことやってみたほうがいいじゃないですか!
だから私は新しいライフスタイルを提案し続けます、遊び方面でね^^

今回の記事はこちらです。











ー 【トイガン分解】東京マルイ製 M3ショーティーを分解してみる ー





自宅にあった電動ガンを、自粛期間中にほとんど修理が完了。

しかし全部ではないのが、悲しいところ…





ですがしばらく放置したまま、未だに修理できていないものもあります。

それは東京マルイ製のエアーコッキングガン、【M3ショーティ】。





anderson1911.hatenablog.com





[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

東京マルイ M3 ショーティー
価格:13860円(税込、送料別) (2020/7/2時点)

楽天で購入







多分かれこれ半年以上放置しておりました。

理由は『初速が改善出来なかった』ため。





実は記事には上げませんでしたが、何度か修理を行ってきました。

にも拘わらず、まったく成果が上がらなかった(変わらなかった)んですよね…





そんな訳で、修理はせずにしばらく放置。

しかし原因を調べてはいて、それがようやく目途が付いたので修理を決めました。





初速が上がらなかった原因については、また次回書きます。

今回はまず、M3 ショーティーの分解を行っていきましょう!





なお今回は『インナーバレル・チャンバーの分解』まで行います。

機関部は分解しませんので、ご了承下さい。











【分解で使用する工具】





M3ショーティーを分解する上で、まずは工具を紹介。

しかし電動ガンよりは、必要点数は少ないです。





まずは毎度おなじみ『プラスドライバー』

さすがに最低レベルの工具ですね。









プラスドライバーは、サイズを何種類か用意しなくてはいけません。

私は『精密』『通常』『ロング』を用意して、分解を行いました。









あとは通常の使い方ではありませんが、ハンドガードを外すために『マイナスドライバー』も用意。

こじるために手近で使いやすかったので、使用しました。









今回は以上!

エアーコッキングガンということなのか、これだけで分解ができるのは驚きです。











【チャンバー取り出しまで分解する】





では作業開始を始めていきます。

まずはハンドガードを分解するために、下にあるビスを2本取り外し。





f:id:anderson1911:20200702064650j:image





ビスを外したら、フォアエンドを分割。

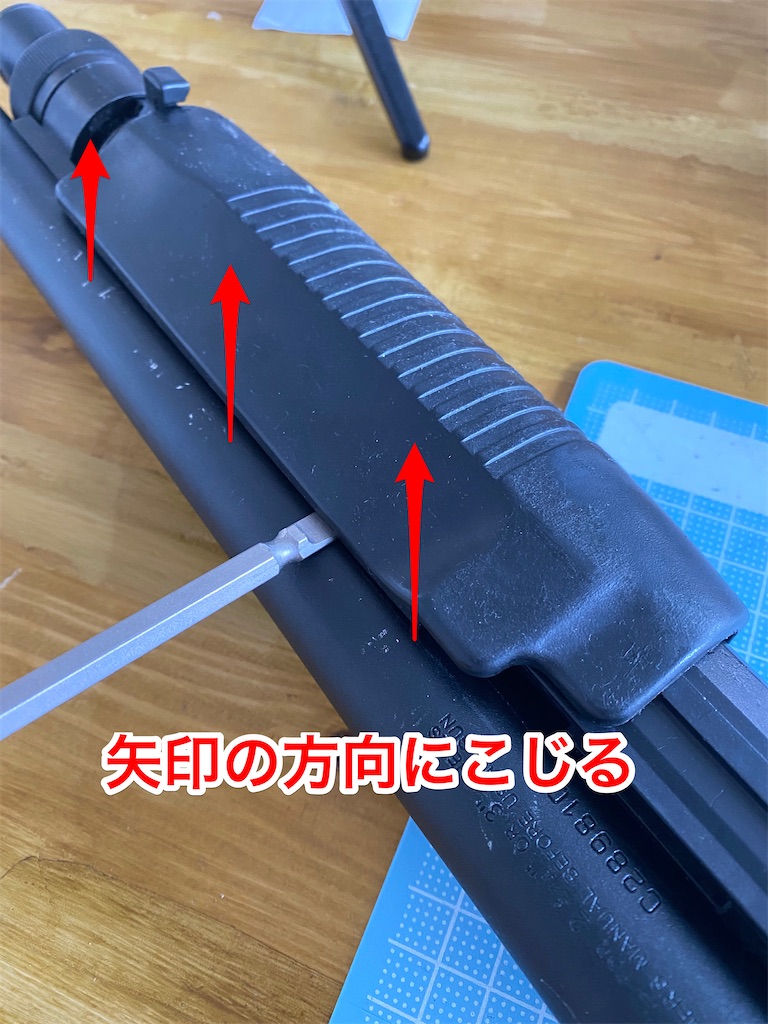

右側面を外しますが、下の画像のようにマイナスドライバーを差し込み、こじ開けます。





f:id:anderson1911:20200702064822j:image





右側のフォアエンドが外れたら、下にあるビス1本外します。(撮影し忘れ)

ビスを外したら、右側と同じように取り外し。





次はフレーム側とフロント側を分割。

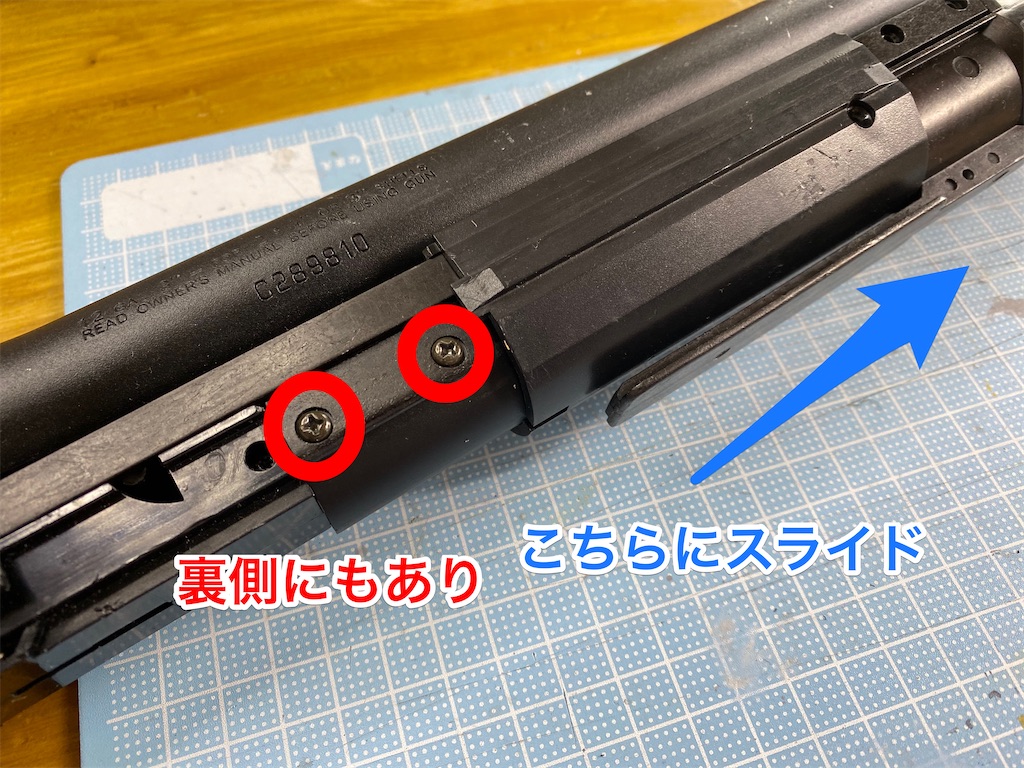

まずは『アクションレバー』周りのビスを、順番に外します。



外す順番は以下になります。





f:id:anderson1911:20200702065604j:image




f:id:anderson1911:20200702065608j:image




f:id:anderson1911:20200702065600j:image





これでフロント側が、ごっそりと外れます。

これによりインナーバレルが登場です。





f:id:anderson1911:20200702070058j:image





マルイのショットガンは、インナーバレルが3本まとまっています。

均等に位置を出すための、『インナーバレルキャップ』を紛失しないように注意!





f:id:anderson1911:20200702070555j:image





次にフレームを外す下準備として、ストックを取り外し。

ストック本体を抜いたら、チューブにロングドライバーを差し込んでフレームから取り外します。





f:id:anderson1911:20200702070803j:image




f:id:anderson1911:20200702070759j:image





f:id:anderson1911:20200702070823j:image





ここまできたらもう一息!

フレームのカバーを少し広げながら、下画像のように上げて外します。





f:id:anderson1911:20200702071028j:image





この際に機関部中央に見える、銀色の『アクションレバーロック』が飛んでいかないように注意!

私は毎回飛ばして焦っていますが…💦





フレームが外れたら、チャンバーを機関部から取り外します。

ここは精密プラスドライバーで、ササッと完了。





f:id:anderson1911:20200702071525j:image









これで今回の作業は終わりです!

工具は少なくてすみますが、フェアエンドやフレームを取り出す時は、破損しないように気をつけて下さい。





では次回は初速向上に向けた方法と、新しいパーツを組み込んでいきます!
