【PC改造】ThinkPad X240のモニターをIPS液晶パネルに交換してみる

どうも、アンダーソンです。


今日も私のブログ読んでいただいてありがとうございます。
今の世の中って面白くないことばっかりじゃないですか。




それだからこそ面白いことやってみたほうがいいじゃないですか!
だから私は新しいライフスタイルを提案し続けます、遊び方面でね^^




今回の記事はこちらです。











ー 【PC改造】ThinkPad X240のモニターをIPS液晶パネルに交換してみる ー





今回の記事は久しぶりにノートPCの改造をおこなっていきます。

しばらく改造を放置していた、LenovoThinkPad X240】の液晶モニターを交換していきます!





少し前にWi-Fiを取り替えましたが、その前は1年近く前にトラックパッドを交換して以来。

もう放置しようかと思っていましたが、せっかくだから最後まで弄り倒そうと考えました。





anderson1911.hatenablog.com











【HD液晶からフルHD IPS液晶に変えることにする】





という事で、カスタマイズのしやすさに定評のあるThinkPadシリーズ。

特にX220~270くらいまでは、パーツも豊富でカスタマイズがしやすいです。












今までカスタマイズしたのは『HDDからSSDへの変更』『メモリの増設』『タッチパッドの交換』などをしました。

これでも十分に動くのですが、「せっかくなのでもう少しカスタムしたい」という欲望が湧いてきた訳で…





そこでまだやっていなかったカスタムの1つが【液晶パネルの交換】

正直必須という訳ではないのですが、経験として作業することに。

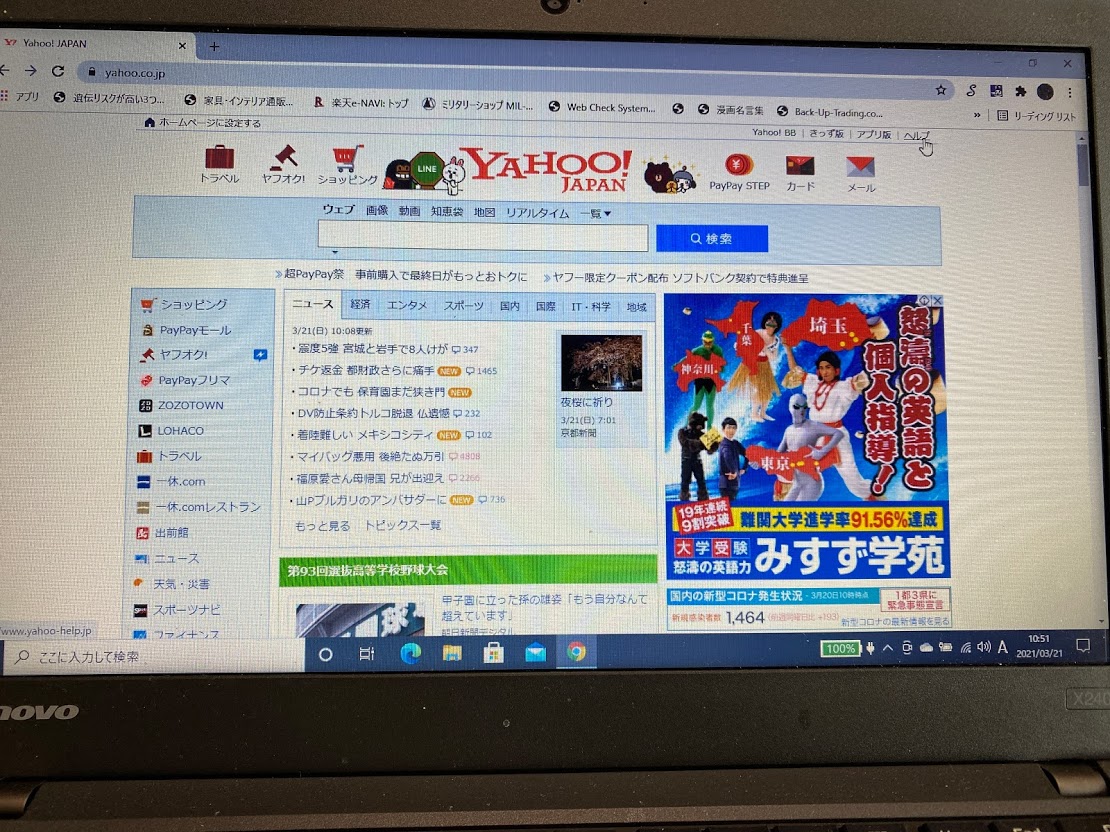

現在取り付けられているパネルは【12.5型HD液晶(1366×768、光沢なし)】が搭載。

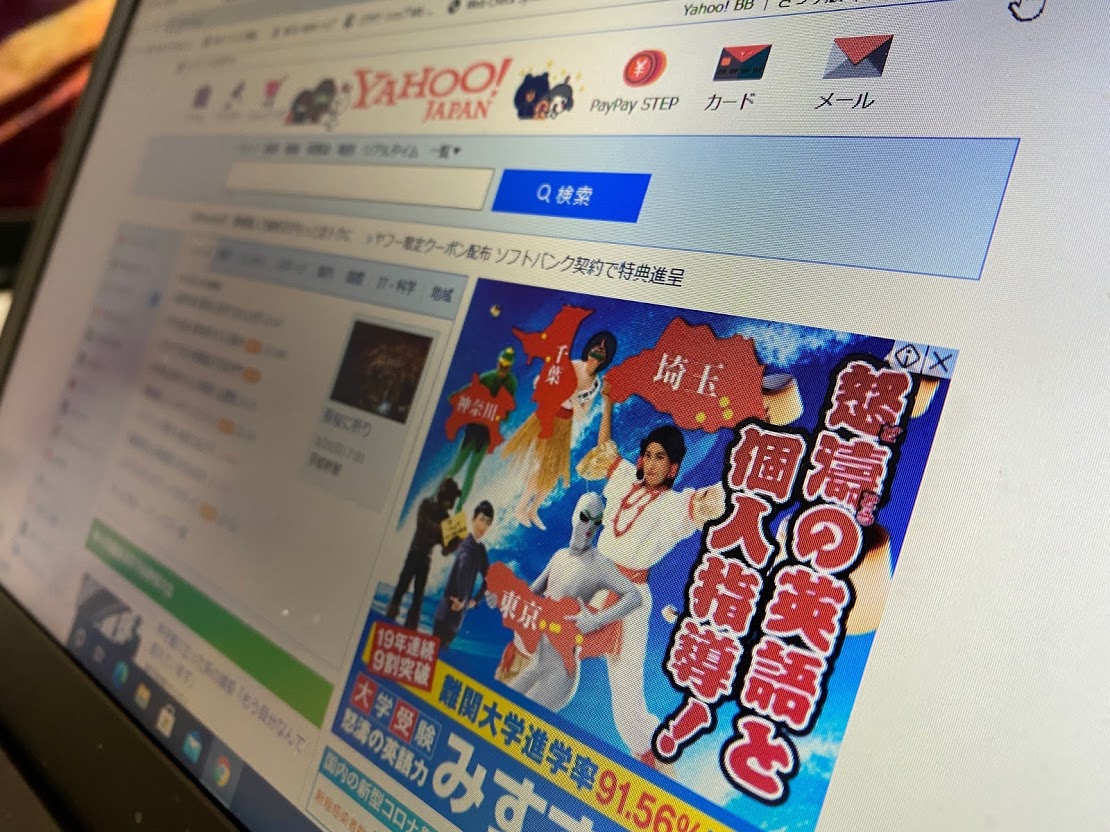

ダメとは言いませんが、デスクトップのディスプレイをそれなりに良いものを使っている身としては、ちょっと画像の粗さが気になっています…





f:id:anderson1911:20210327120258j:plain





f:id:anderson1911:20210327120328j:plain





そこで【IPS液晶】に交換したいと考えましたが、少し悩みが。

悩みとは単純に『値段』です。





今までのパーツと違い、液晶単体で1万円近いものがほとんどです。

このため「そこまでするかなぁ…」と思って、1年近く経ってしまいました💦





そしてやっとこさ重い腰を上げて購入に。

高い値段に叶うことを願っています!





購入は以下のIPS液晶を購入。

解像度も『1920×1080』になるので、見やすさも上がるはずです。















【液晶を交換していく】





では早速、液晶を交換していきます。

今回はこちらのサイトを参考にさせて頂きました。





www.for-toru.com





まずはモニターを外す前に、バッテリーを作動停止させます。

通電したまま作業をすると、せっかくのモニターが使えなくなるので気を付けましょう。





今回はいつもとやり方を変えて、BIOSからバッテリーを使えなくします

物理的に外すのは確実ですが手間が掛かるので、いつもとやり方を変更。

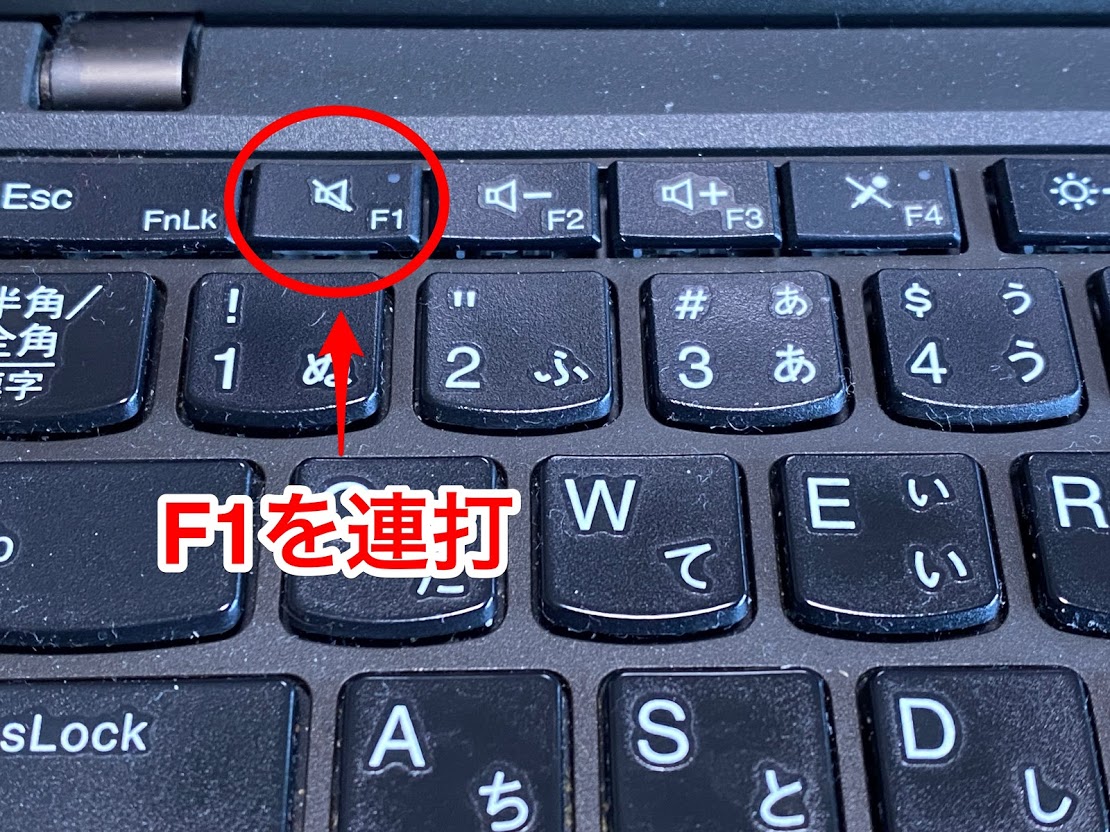

まずは起動画面で『F1』を連打して、BIOS画面を出します。





f:id:anderson1911:20210327125950j:plain

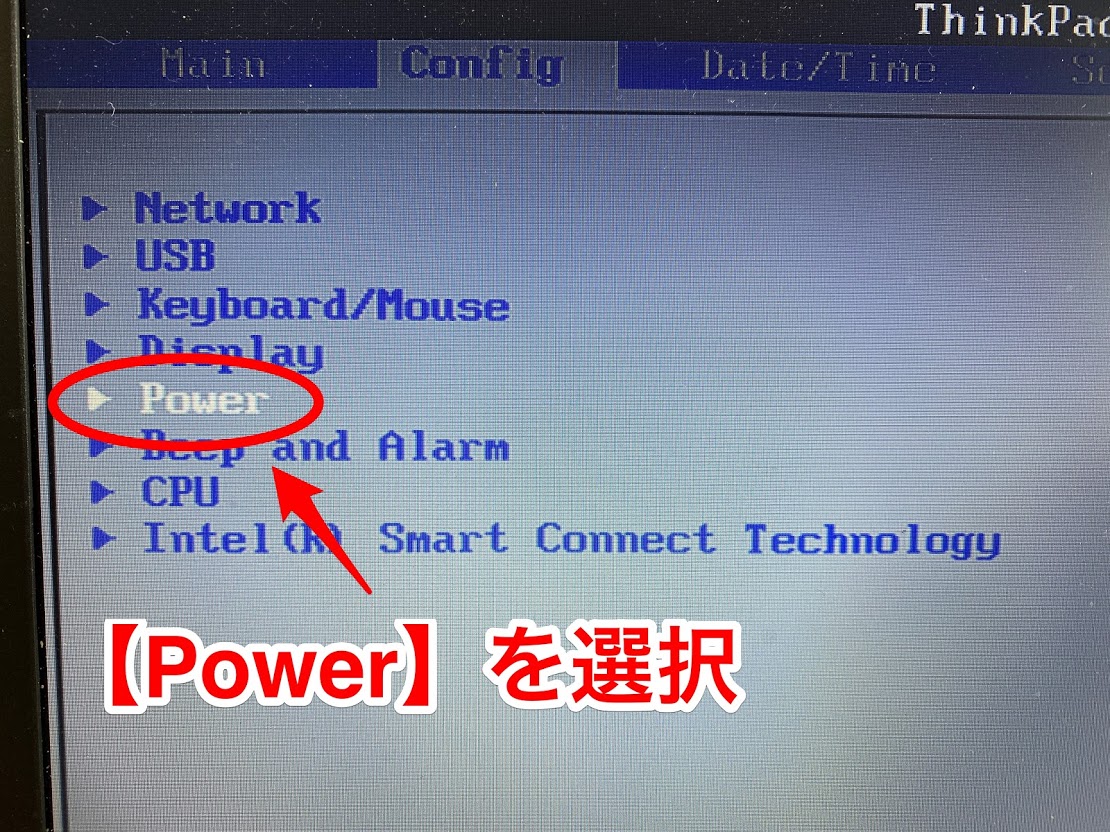

BIOS画面が起動したら、【Power】を選択





f:id:anderson1911:20210327130112j:plain





次に【Disable Built-in Battery】を選択





f:id:anderson1911:20210327130217j:plain

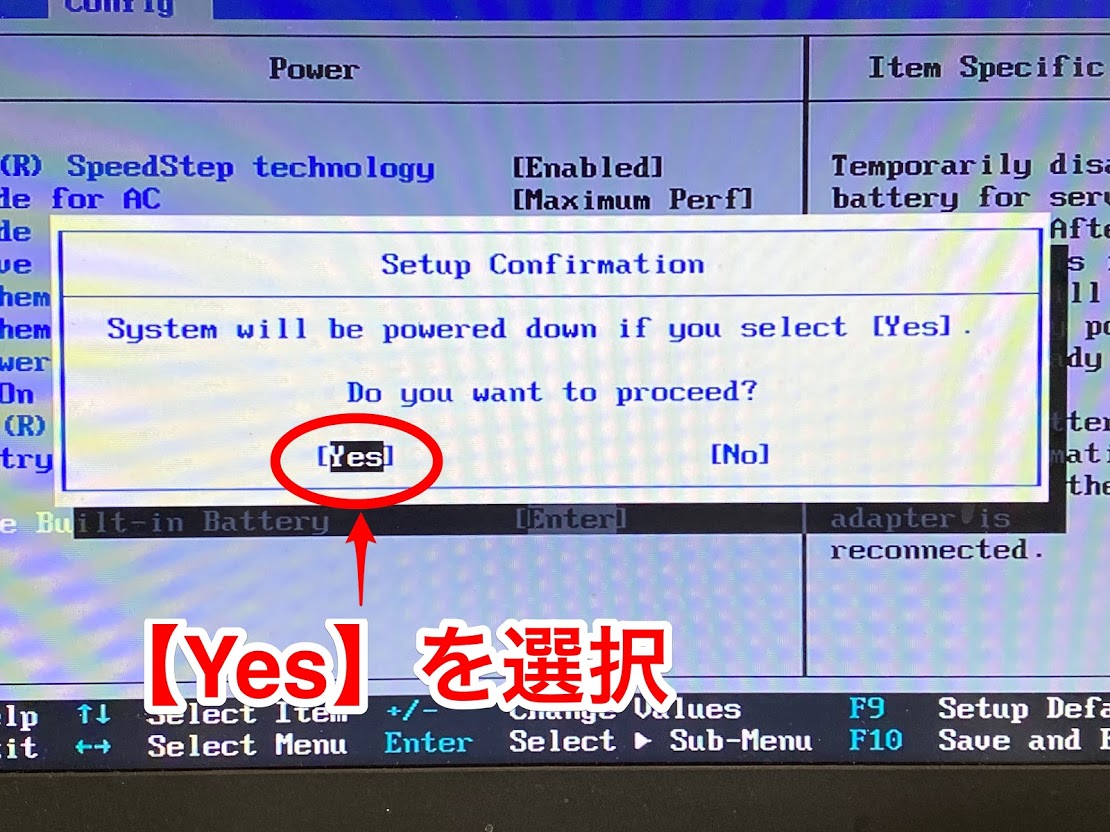

そうすると英語で『「Yes」を押すと電源が落ちますが、いいですか?』という表示が出るので、[YES]を選択

この後は電源が落ちますが、ACアダプターが無いと復帰できなくなるので、準備はしておきましょう。





f:id:anderson1911:20210327130350j:plain





ではいよいよモニターを交換していきます!

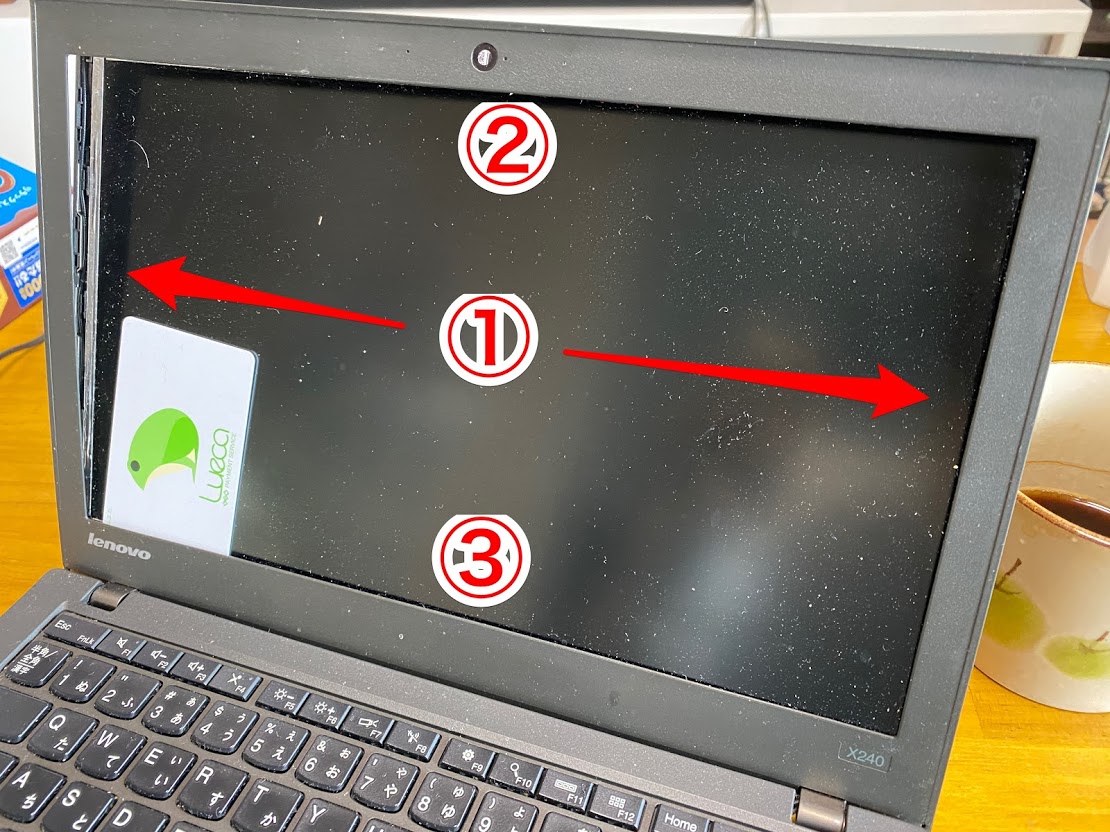

始めにモニターのベゼル(枠)を取り外し





枠を外すにあたり、少し硬めのカード(運転免許所くらい)で内側から外していきます。

手順的には画像の順番(両側面→上→下)で取り外し。





f:id:anderson1911:20210327132208j:plain





固定用のツメを折らないように気を付けて取り外し。

すべて外せれば、このようになります。





f:id:anderson1911:20210327133126j:plain





ベゼルを取り外したら、下画像のように液晶パネルを倒します。

この際にモニターを傷つけないように、下側に何か敷いておきましょう。





f:id:anderson1911:20210327142743j:plain

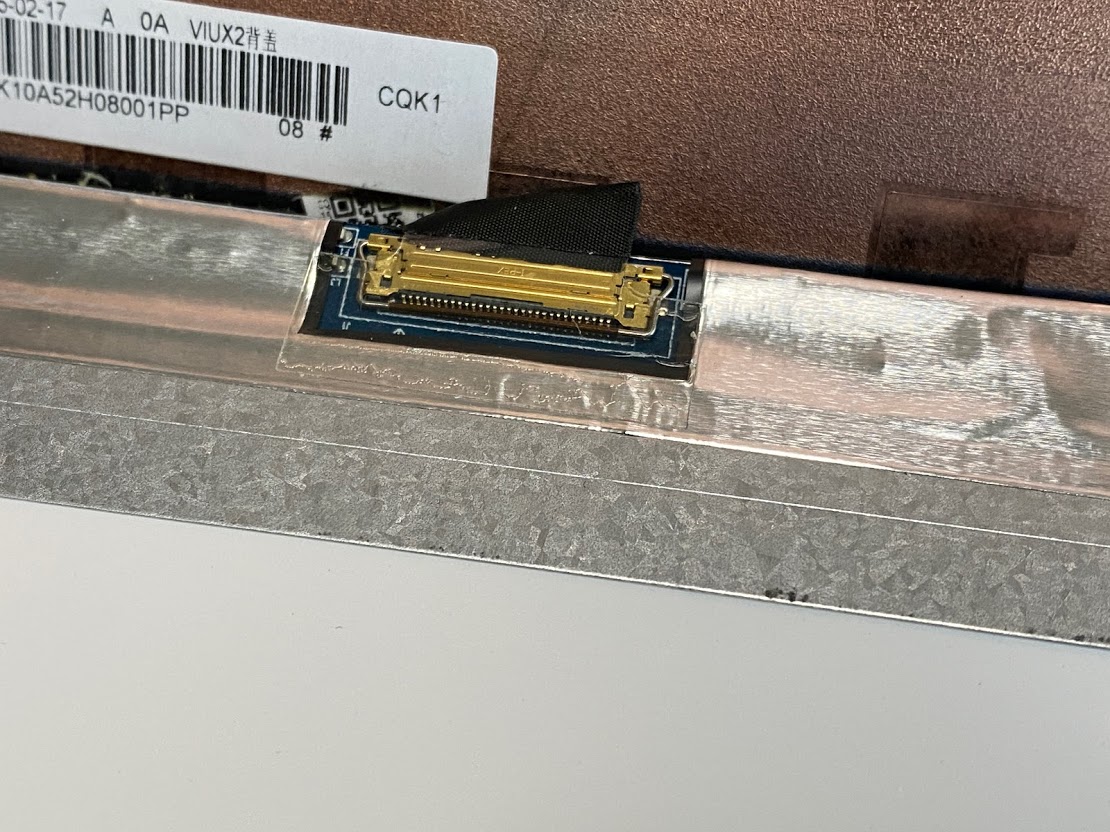

次にモニターに繋いであるケーブルを取り外します

絶縁テープが貼ってあると思いますが、繰り返して使うために綺麗に剥がしましょう。





f:id:anderson1911:20210327143902j:plain





絶縁テープを剥がしたら、固定用のロックを外してケーブルを引き抜きます

調べてみると個体によってはロックが無いものもあるとのこと。





f:id:anderson1911:20210327144129j:plain





配線を引き抜いたら、取り外し完了。

いよいよ新しいモニターを取り付けていきます。





f:id:anderson1911:20210327144345j:plain

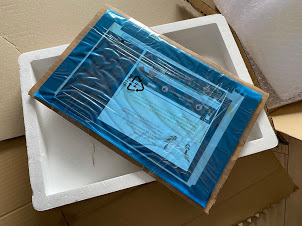

では新しいモニターを用意。

厳重に梱包されているので、取り出すだけでも一苦労でした💦





f:id:anderson1911:20210327144925j:plain





取り付けは分解の逆順で行っていきます。

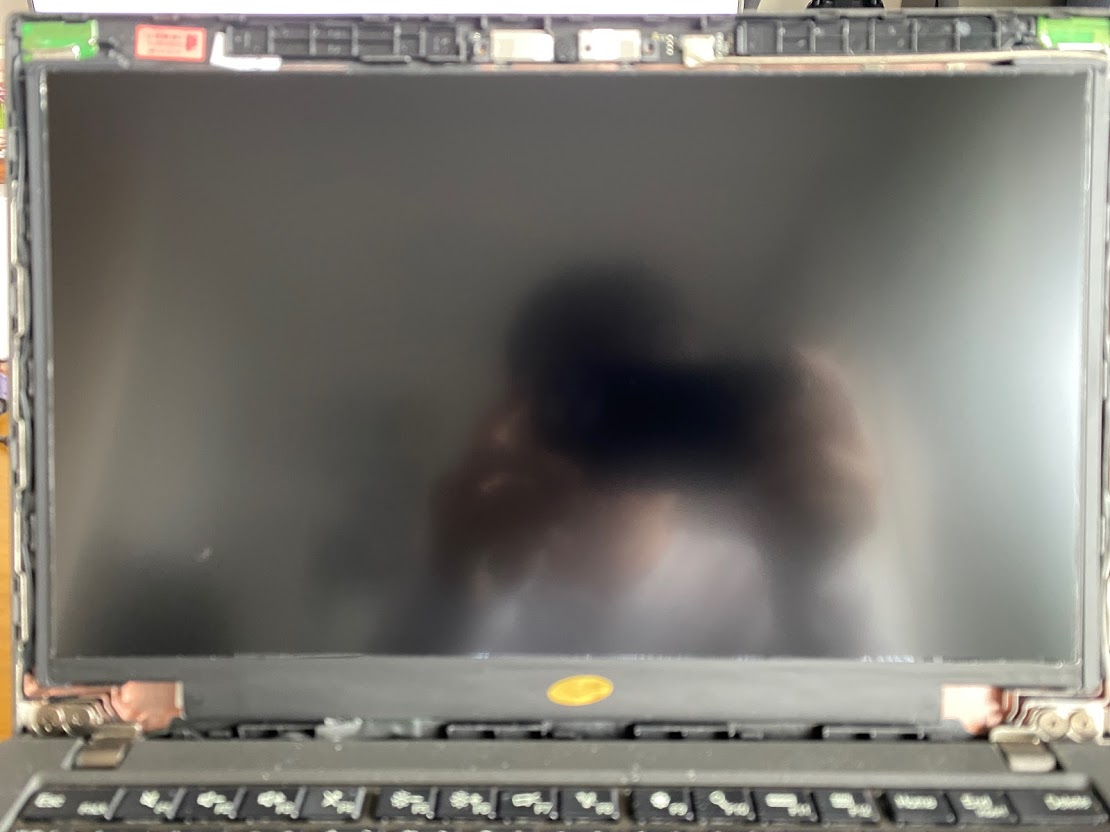

ケーブルを取り付ける際に、少し苦戦をしましたが無事に取り付け完了!





f:id:anderson1911:20210327145517j:plain





最後にベゼルを取り付けて終了。

ひとまず無事に組み付けまで出来て、一安心です。











【動作チェックをするもトラブル発生!】





取り付けも完了したので、最後に動作チェックを開始!

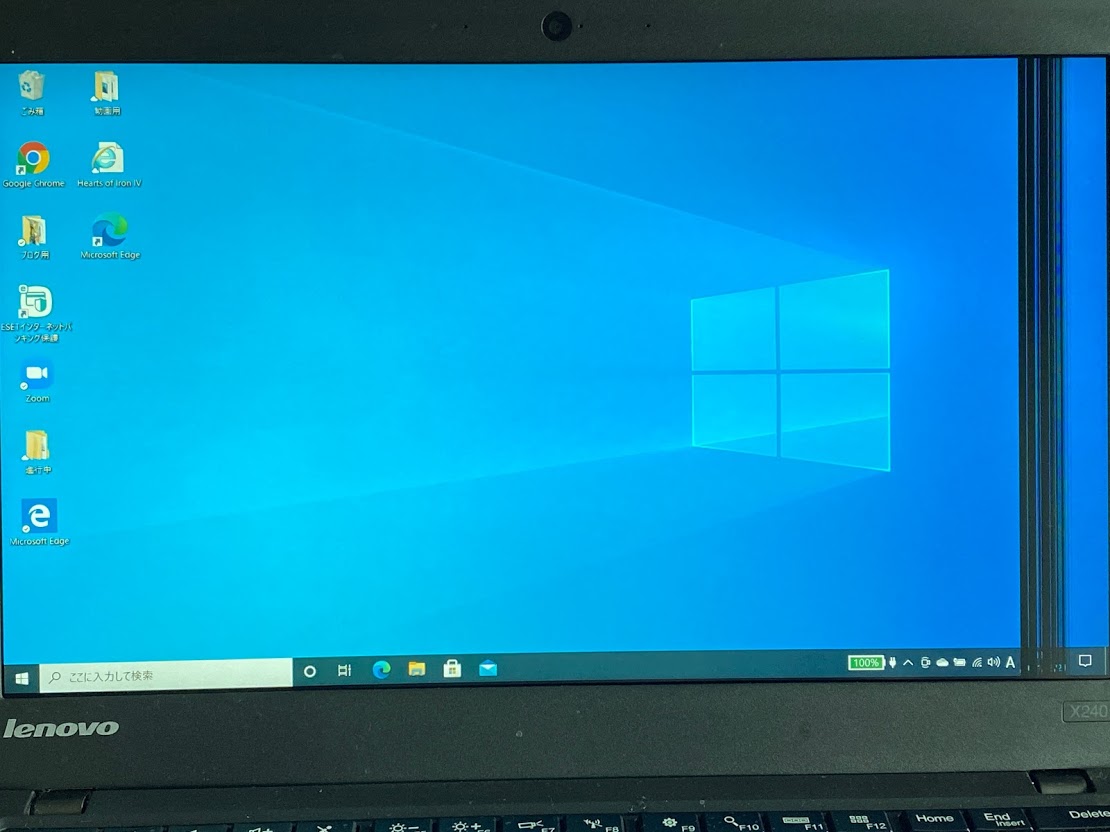

そしたら…何と画面右側に黒い縦線が!?





f:id:anderson1911:20210327145745j:plain





最初は不良品を疑いましたが、情報を探していくとどうやら取り付け時に強い力を加えると、このような現象が起きるようです

いわれてみると液晶パネルを落ちかけた際に、右側に力を加えた覚えがありました。





原因を調べてみると、内部的な理由ではなくやはり外部的・物理的な原因のようです。

これは最早、自分の過失でしかないですね…💦





とはいうものの、このままではあまりにも気になって使い物になりません…

かといって『ゆっくりでぃすこ』さんのような、デスクトップ化にしては性能が貧弱なので…どうしたものか💦





www.youtube.com











【結局新しいモニターを購入し、修理完了!】





約1週間ほど縦線が入ったまま使っていました。

しかしさすがに気になり過ぎたので、もう交換することを決意。





運良く楽天のSPUポイントが貯まっていたので、今度は楽天市場で購入することに。

ほぼ同等品を購入しました。

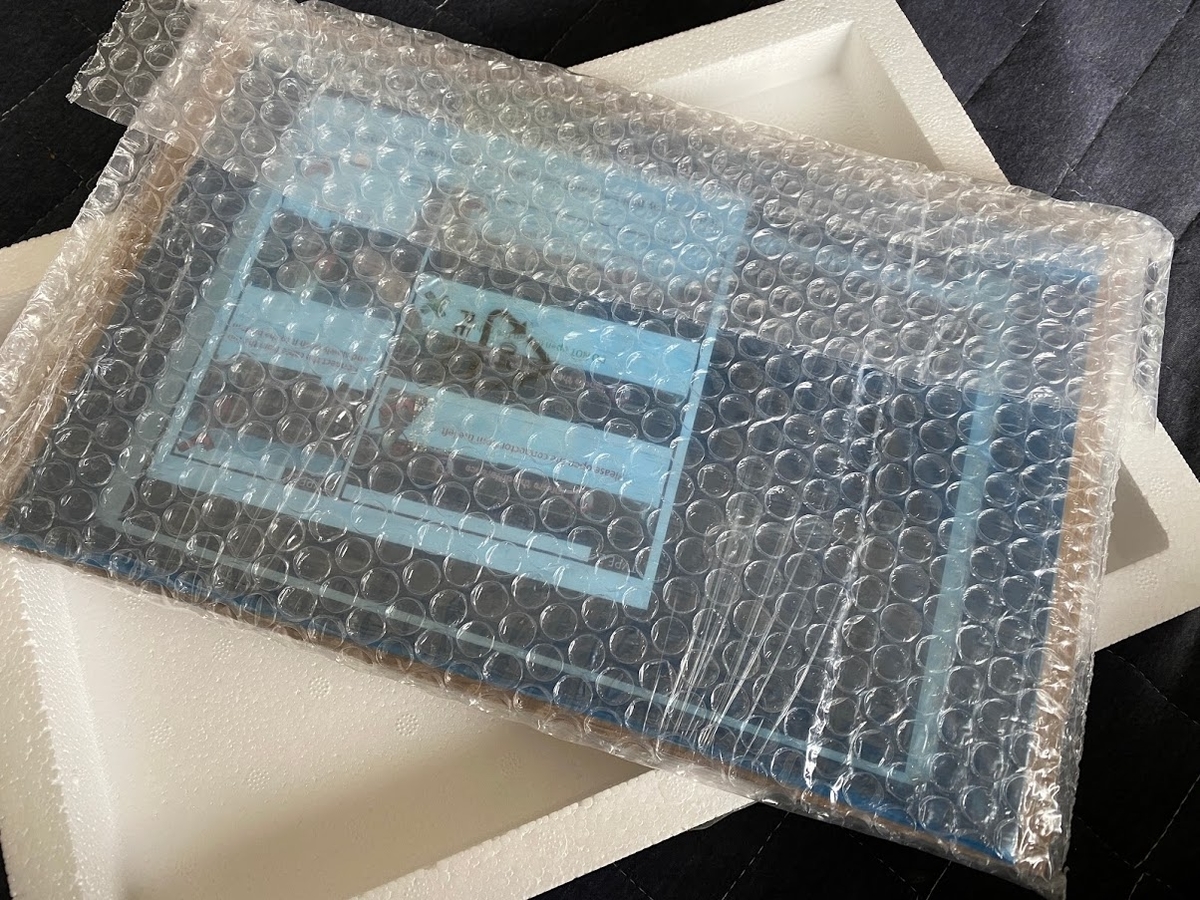

梱包を開封してみると、どうもAmazonで手に入れたものと同じ模様。

間違いのない商品なので、一安心です。





f:id:anderson1911:20210327155454j:plain





取り付けは今までの通りに進めていくだけで完了!

流石に2度目の作業ということもあり、サクサクできました♪





そして取り付けは一度失敗していることもあり、今回は成功!

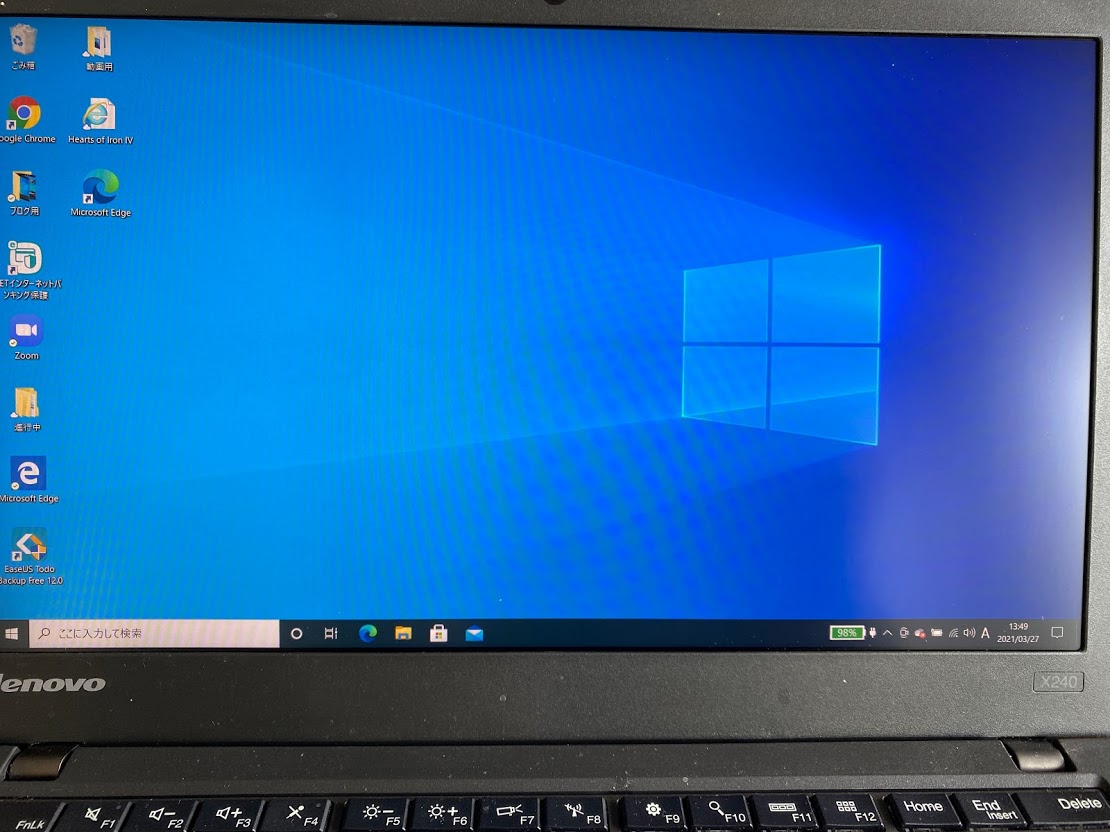

うーん、高い授業料を支払いましたが、完成したので満足です。





f:id:anderson1911:20210327162725j:plain





モニターも無事に交換できたので、いよいよ最後の仕上げに。

それはM.2 SSDの取り付けへ!
