ー 【レトロゲーム】ゲームボーイアドバンス SPの液晶をIPSに交換してみた（分解〜組み立て編） ー
前回の記事で購入した、ジャンク品のゲームボーイアドバンス SP（以下 『GBA SP』）を見てみました。
外観がボロボロ＆液晶がダメでしたが、起動自体は確認できたため、ホッとしました。
ではいよいよIPS液晶に交換するために、まずは分解作業を行っていきます。
結論から言って注意すべき箇所はありますが、難しすぎて分解できない！という訳ではありませんでした。
ではまずは分解を行う前に、内臓バッテリーを取り外していきます。
取り外しは非常に簡単で、本体背面のビスを緩めてバッテリーを取り出すだけ。
画像ではよく分かりませんが、現物はバッテリー自体が結構膨らんでいました。
やはり経年劣化か、このままでは使用が怖いので交換をします。
次は背面パネルの分解になります。
左右四隅は＋ドライバーで、真ん中上下の2か所はY型ドライバーで取り外していきます。
ビスを6本外し終えたら、カバーを取り外します。
分解した中身はこんな感じで、思ったよりは綺麗で良かったです。
ここもビスが3本あり、取り外すと基盤が外れます。
しかし外す際に注意点が１つ。

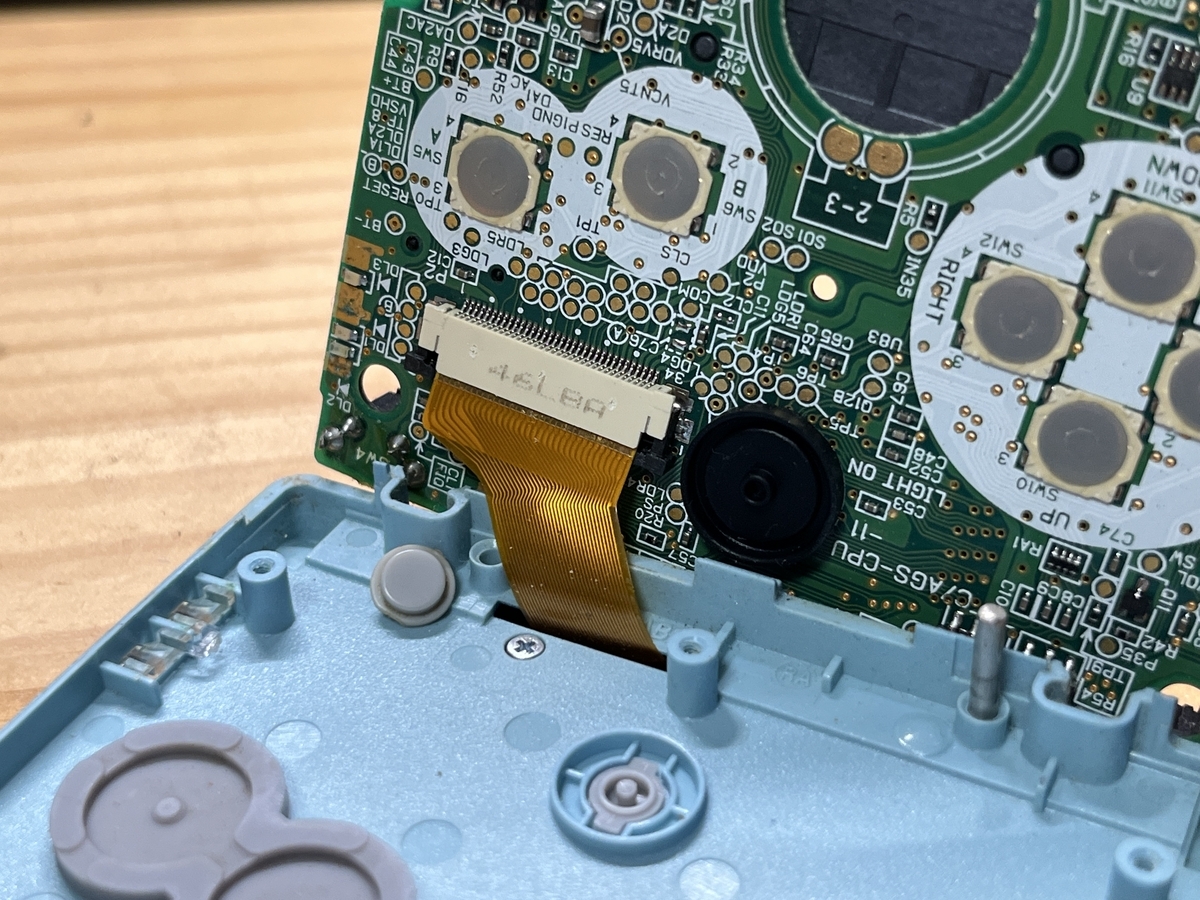

それは下の画像にあるように、表側の筐体を外す際にフラットケーブルが繋がっているため、無理に引っ張ると破損してしまいます。
見えにくいのですが、ケーブルが刺さっている部分のロックを外し（黒い部分を引き出す）ことでロックが解除でき、引き出すことが可能となります。

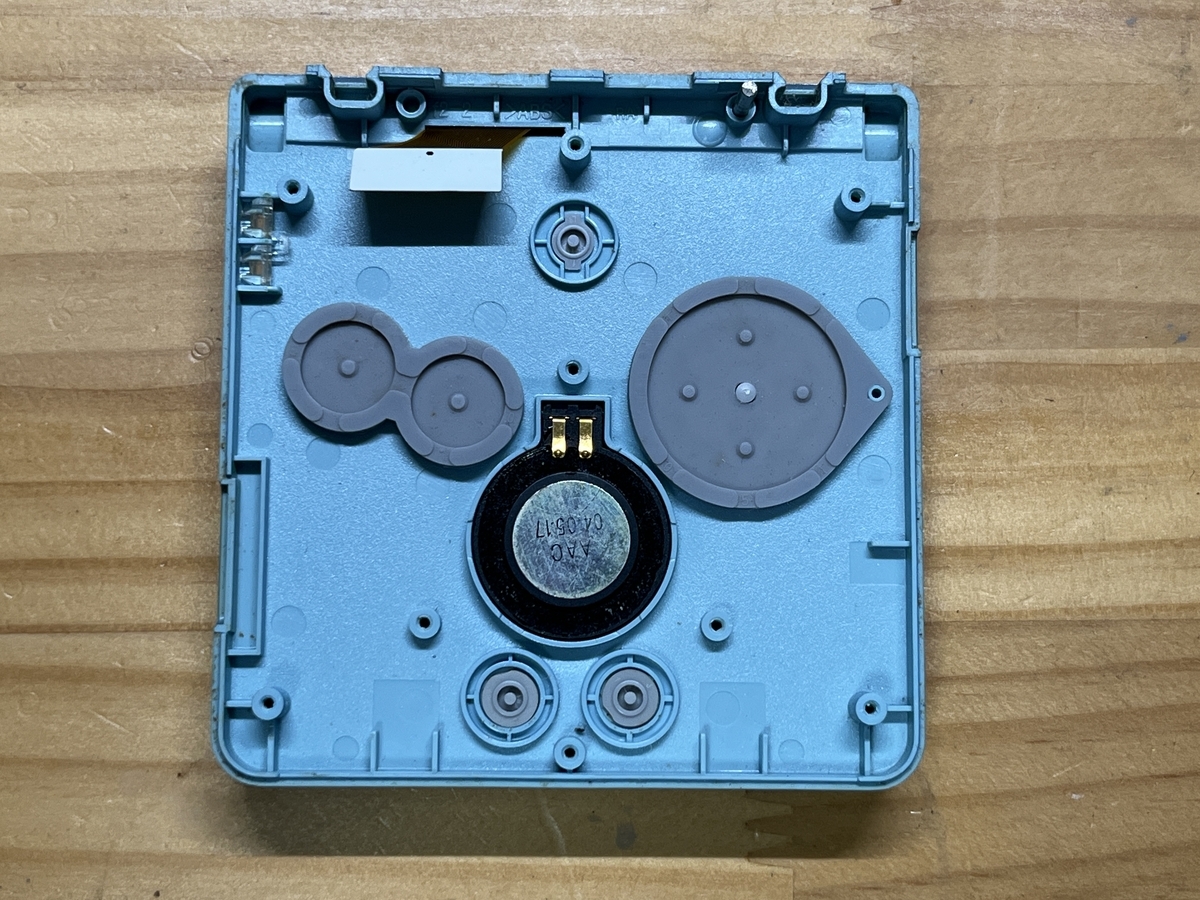

フラットケーブルを外し、基盤を取り外すと下の画像のようにボタンのみが残ります。
特別ネジ等で固定していないので、落として無くさないように注意してください。
ここまで外せたら、モニター側の外装を取り外します。
この際には画面側のゴム部分を５箇所取り外し、中に隠れているビスを取り外すと以下のように画面を取り出すことができます。
あとは画面を取り出しますが、折りたたみ部分のヒンジを取り外してフラットケーブルを上手く取り外します。
この際の作業は写真に収めることができなかったので、ららぽん氏の動画を参考にして頂けると幸いです。
ここまで分解が完了したら、次は新しく購入したIPS液晶を組み込んでいきます。
こちらはAmazonで購入したもの。
![【玄人/ハンダ付け改造経験者専用】GBASP用バックライトIPS液晶キット V5 日本語取り付けマニュアル [432498]](https://m.media-amazon.com/images/I/31LVN9uKTzL._SL500_.jpg "【玄人/ハンダ付け改造経験者専用】GBASP用バックライトIPS液晶キット V5 日本語取り付けマニュアル [432498]")
ららぽん氏の動画でも言っていますが、本来海外から通販で購入すればもっと安くすることはできます。
ただ私は安全のため海外で通販を行う場合はPYPALを使用できることが前提なので、今回は高くてもAmazonnにしました。
またこちらは動画で使っているものよりも新型なのか、取り付けは簡単にできました。
ここは値段分の価値がありましたね。
またバッテリーも膨れていたので、新しいものを購入。
容量を含めて様々なモデルがありましたが、今回は【ロワジャパン】さんのものを選びました。
組み立ては分解の逆順ですが、数点組み立ての際に行ったことがあります。
まずは筐体とゴムパーツの洗浄。
バラす前から汚れが酷かったため、中性洗剤で一通り洗って綺麗しました。
また基盤の汚れもエレクトロクリーナーを使用して、洗浄しています。
もう一つは画面とメイン基板のフラットケーブルを通す際に、折り曲げないように注意して収納していく点。
クルクルと回しながら入れるようにすれば、問題ないとは思いますが気を付けて行なって下さい。
また画面のゴムパーツを取り外すと接着面が弱くなってしまうので、新しいものを購入。
【ヒミツノバ】さんで買える色を適当に選んで購入しました。
そんなこんなで完成になります。
今回購入したIPS液晶には組み立て説明書が付いていたので、組み立て手順で悩む事はありませんでした。
当然ですが完成後は大変綺麗な画面でゲームが楽しめるようになり、大満足となりました。
これで懐かしいゲームが楽しく行うことができます♪
現在は中古ショップで見つけた【第二次スーパーロボット大戦G】をプレイ中。
懐かしさに浸って行きます！！
