MP5の多弾マグを修理してみた ―

最近は仕事が忙しくなっており、なかなかエアガンもガンプラ弄る時間も無くてしんどい日々を過ごしています。

やはり好きな事が出来ないというのは、とにかく辛いものです。



しかし先日やっと代休が取れたので、今まで出来なかった事を片付ける事が出来ました。

そしてそれと同時に、短時間ですが久し振りにエアガン関係を弄る事が出来ました。



という事で今回も要修理の一品を直していきます。

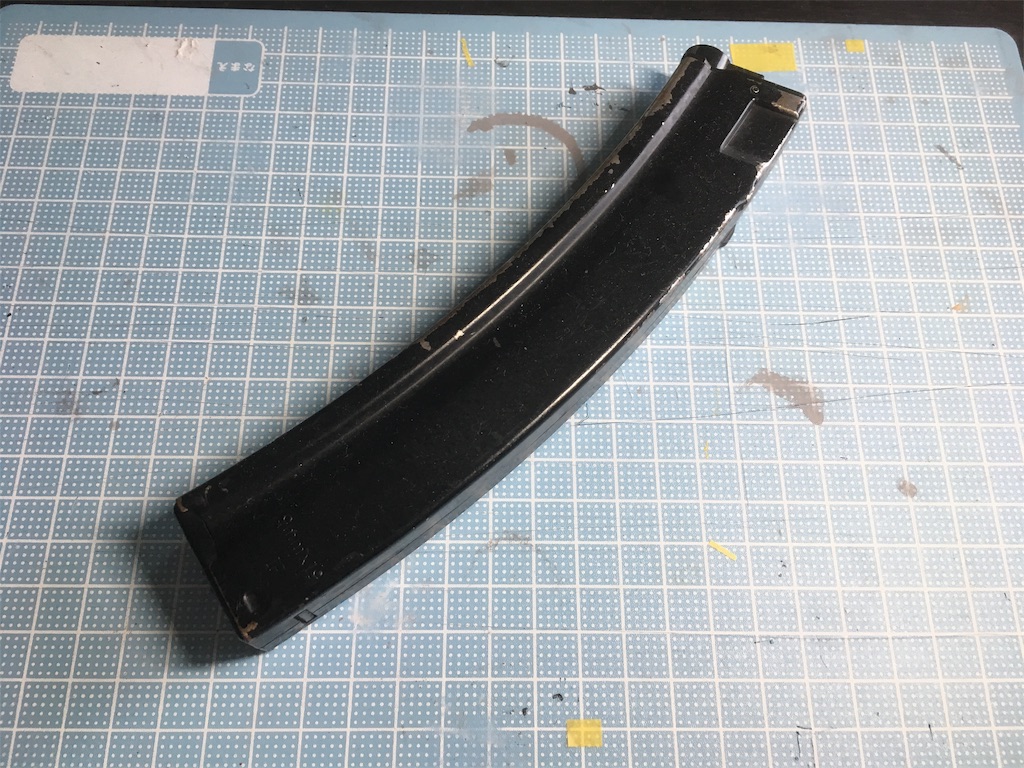

それは東京マルイ純正のMP5用多弾マガジンになります。

f:id:anderson1911:20190607203915j:image







症状はゼンマイを巻いても、弾が給弾されないというものです。

何故なのかが知りたかったので、早速分解してみます。

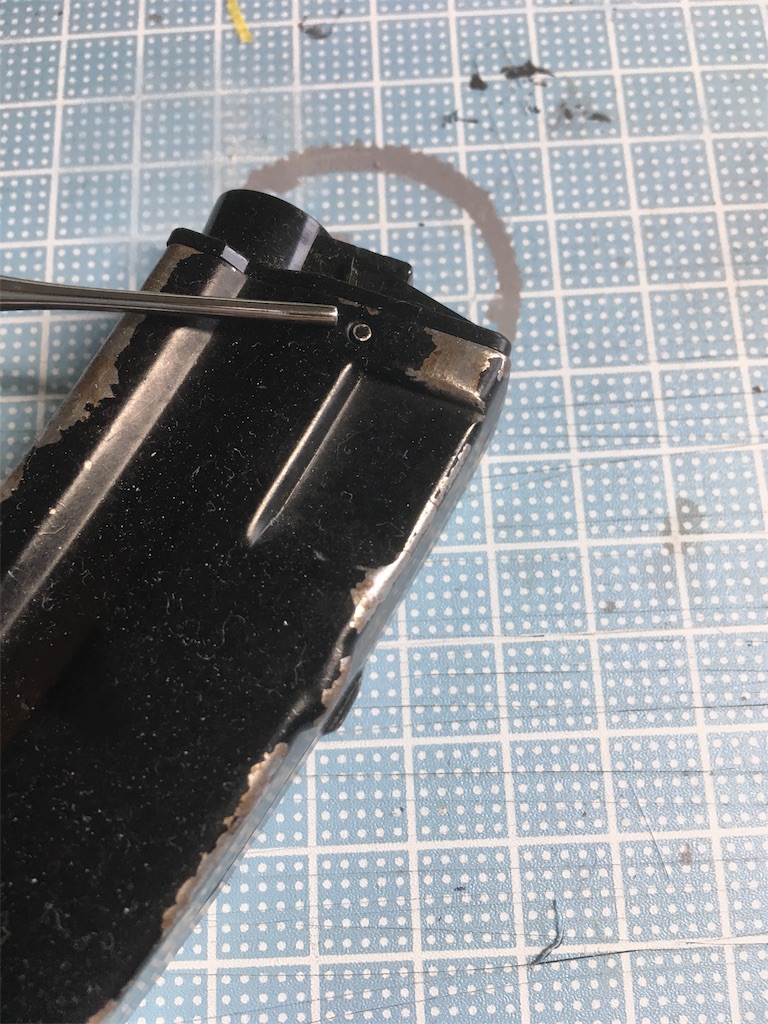

まずは写真のピンを、ピンポンチを使って外します。

プラスチックハンマーと合わせて使えば、簡単に外せます。

f:id:anderson1911:20190607204113j:image



ストロングツール(Strong TooL) 7本組 精密マイクロポンチセット 05480

ストロングツール(Strong TooL) 7本組 精密マイクロポンチセット 05480







ベッセル(VESSEL) プラスチックハンマー 70 1LB No.70-1LB

ベッセル(VESSEL) プラスチックハンマー 70 1LB No.70-1LB

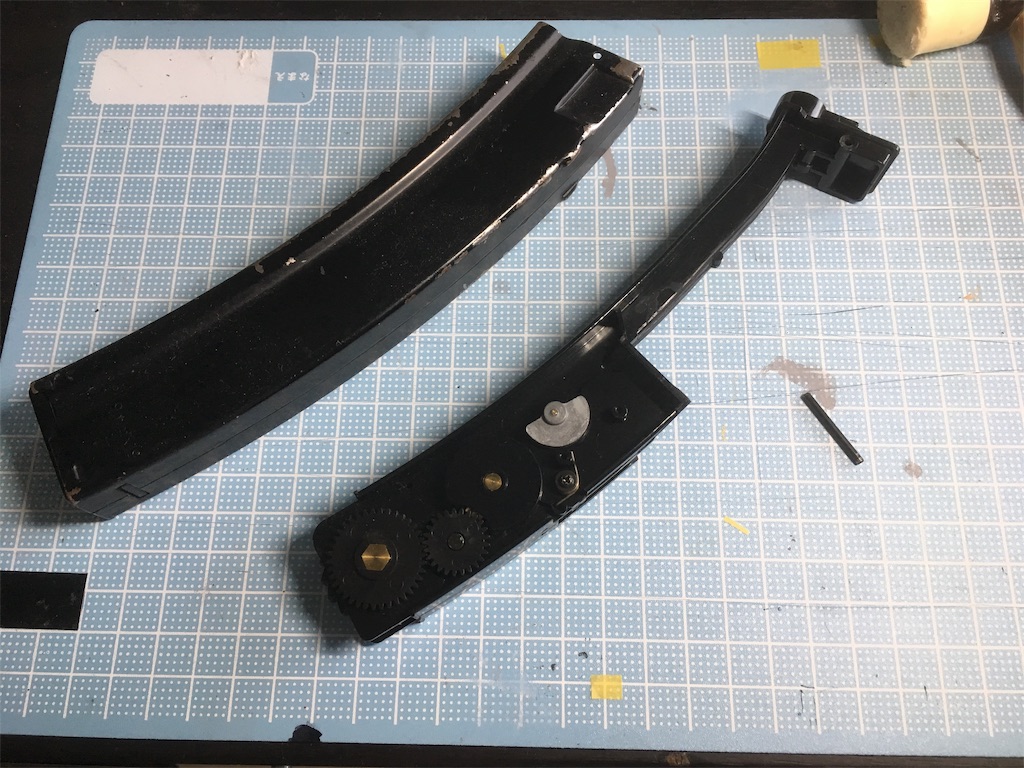

ピンが取れれば、中身のゼンマイ部分が取り出せます。

多弾マグの構造がよく分かりますね。

f:id:anderson1911:20190607204303j:image



次にゼンマイ周辺を固定しているビスを4本、精密ドライバー(+)で外します。

同時に給弾口の蓋も外すのを忘れないで下さい。



ベッセル(VESSEL) 精密ドライバーセット +2本 -4本セット TD-56

ベッセル(VESSEL) 精密ドライバーセット +2本 -4本セット TD-56

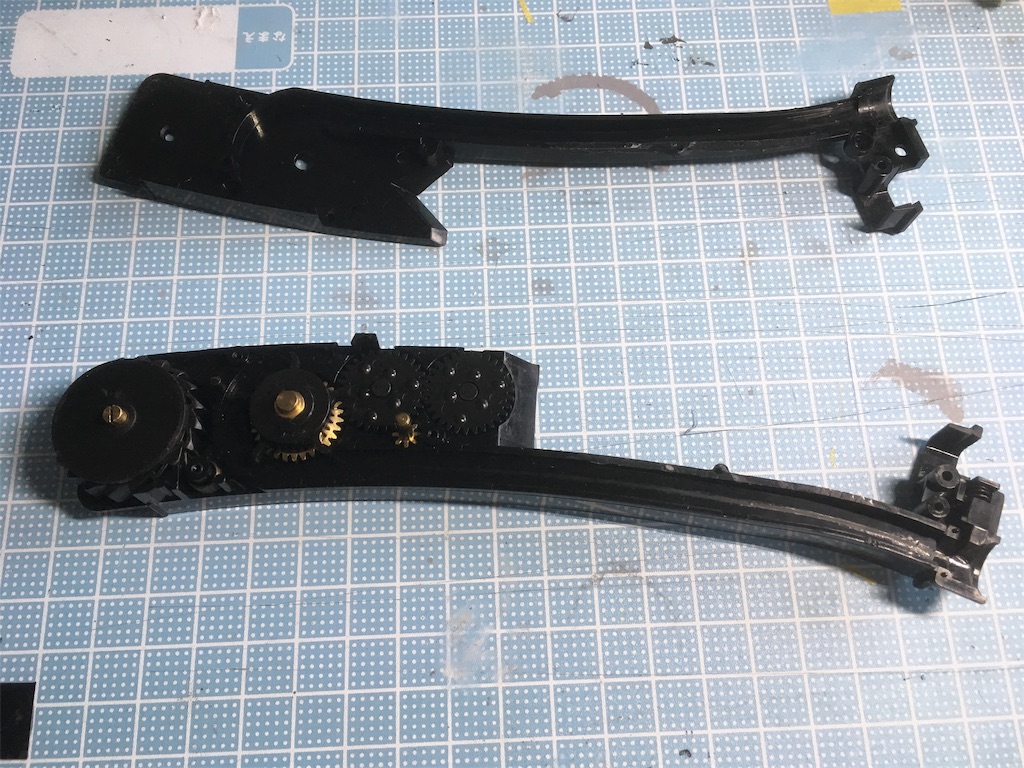

以上を外せばモナカ構造のため、下の写真のように分解できます。

f:id:anderson1911:20190607204432j:image



原因を探ってあちこち回したり、更に分解を続けると原因が判明しました。

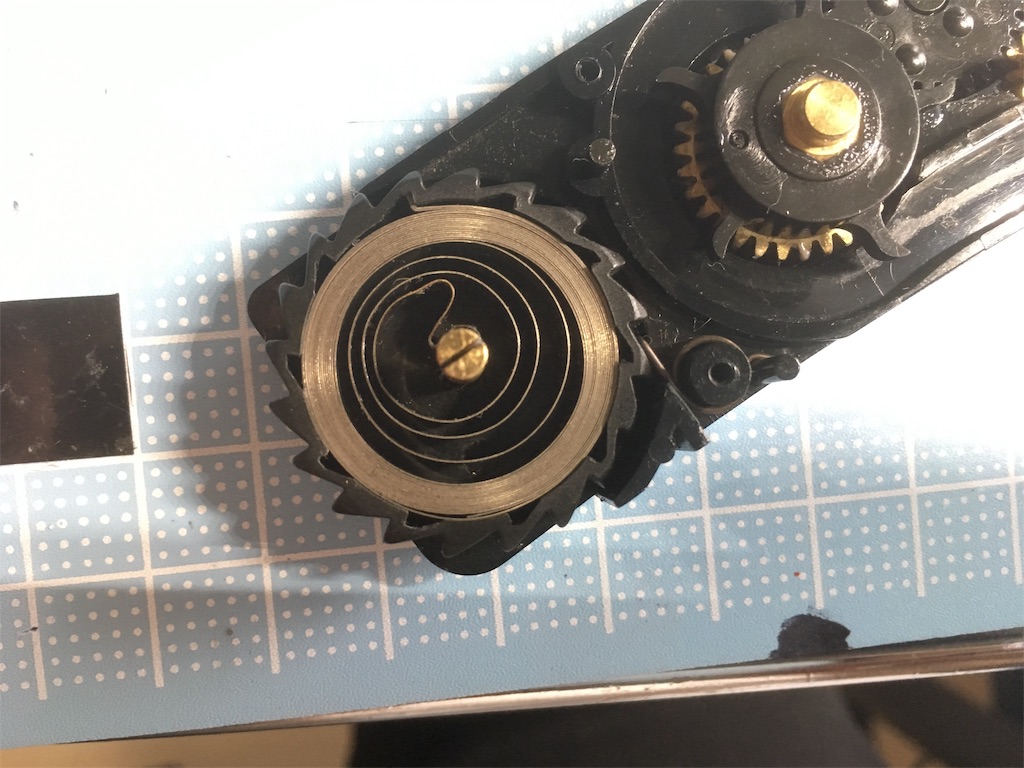

大元のギア内部にあるゼンマイばねの根元が、見事に折れていました。



このため、いくらギアを回してもBB弾が給弾されなかったようです。

そこでバネの折れていない箇所を、再度根元の軸にしっかりとはめ込みました。

f:id:anderson1911:20190607204851j:image

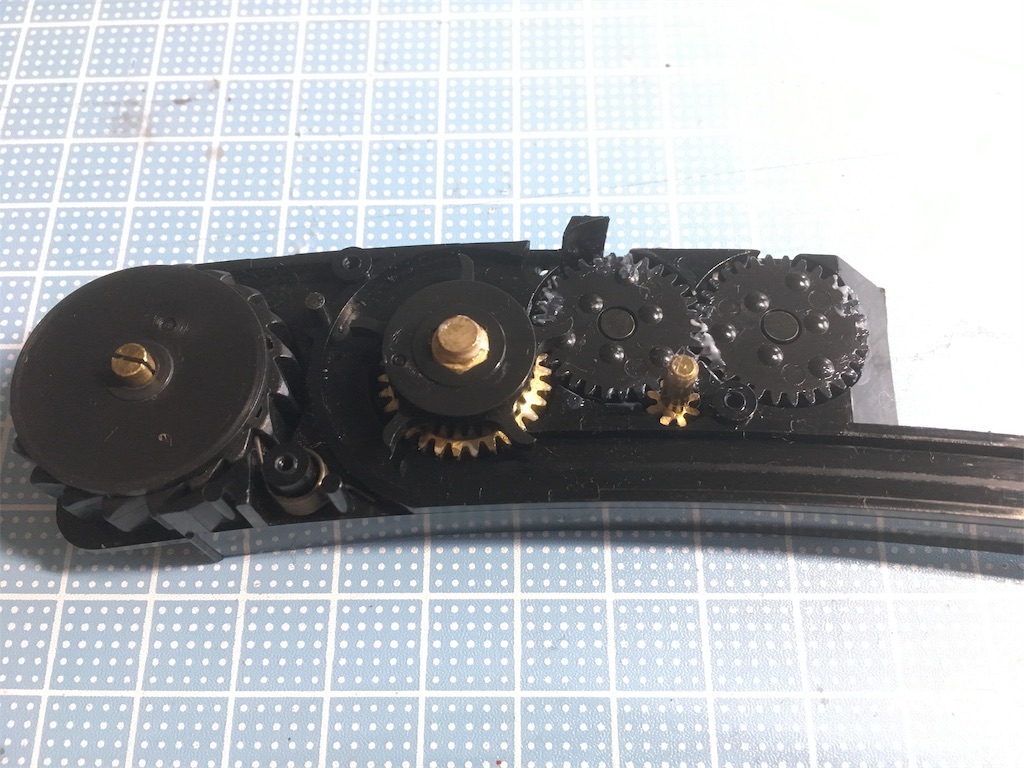

あとはギア関係にグリスがほとんど付いていませんでした。

そこで動きを良くする為に、ギア関係にはグリスをしっかりと塗りました。

f:id:anderson1911:20190607205025j:image







また給弾用のレールもパーツクリーナーで、少し磨きました。

本当であればヤスリでキチンと処理したかったのですが、時間がそこまでは取れませんでした…



ただその結果、動きも非常にスムーズになり満足の行く動作となりました♪

次回のサバゲーで使ってみて、給弾がキチンと動くか試してみます!
