東京マルイM4を改修していく ～フロント換装編～

どうも、アンダーソンです。


今日も私のブログ読んでいただいてありがとうございます。
今の世の中って面白くないことばっかりじゃないですか。


それだからこそ面白いことやってみたほうがいいじゃないですか！
だから私は新しいライフスタイルを提案し続けます、遊び方面でね^^

今回の記事はこちらです。

ー 東京マルイM4を改修していく　～フロント換装編～ ー

前回の記事から始まった、初心者サバゲーマーさんよりの依頼である、Ｍ４の作成。

ジャンク品で自宅に保管してあったM4を再生し、依頼された形に仕上げていくというものです。

anderson1911.hatenablog.com

18歳以上用 電動ガン 東京マルイ NEW M4A1 カービン 本体のみ 4952839170828 エアガン エアーガン 日本製 0703gn カスタムベース コスプレにも 価格：25550円（税込、送料無料) (2020/2/1時点) 楽天で購入

100％自分の思い通りに作れるわけではなく、要望を叶えながら組み上げるのは割と初めての作業です。

無事に仕上げられように、しっかりと作業を進めて行きます。

順序立てて作業を進めて行くので、まずはアッパーフレーム側にあるハンドガード周りを組み上げていきます。

プラフレームであるという事もあり、破損しないように注意して作業を進めて行きます。

【元ハンドガード分解作業】

ハンドガードを交換するにあたり、まずはフレームを分解していきます。

まずはアッパーとロアーを固定しているピンを２本外します。

東京マルイ製スタンダードM4のフレームは、テイクダウンといってフレーム前方のピンを残しておけば、実銃のように分割することができます。

そのためかアッパーフレーム側の後方のピンを固定する部分が、上記画像のように破損することが多いです。

購入時点で破損しているのは知っていましたので、この旨は既に依頼主には伝えていました。

それでもプラフレームでも良いと言われたので（当然メタルフレームの良さは説明しましたが）、あくまで重量軽減が目的だと思われます。

ロア・アッパーフレームを分割後、インナーバレル周りを取り外します。

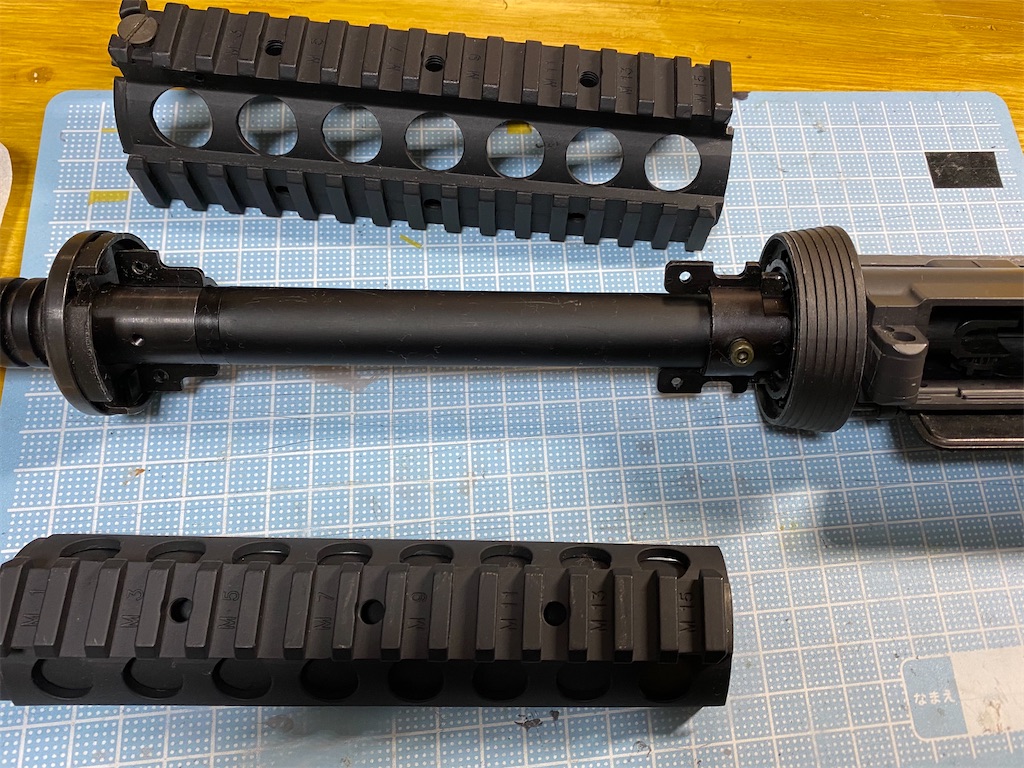

その後はまずRISを外します。

RISはデルタリングをフレーム側に引きながら、取り外します。

本来はビスでアウターバレルに固定されるのですが、ジャンク品なので付属せずにワンタッチで外せました。

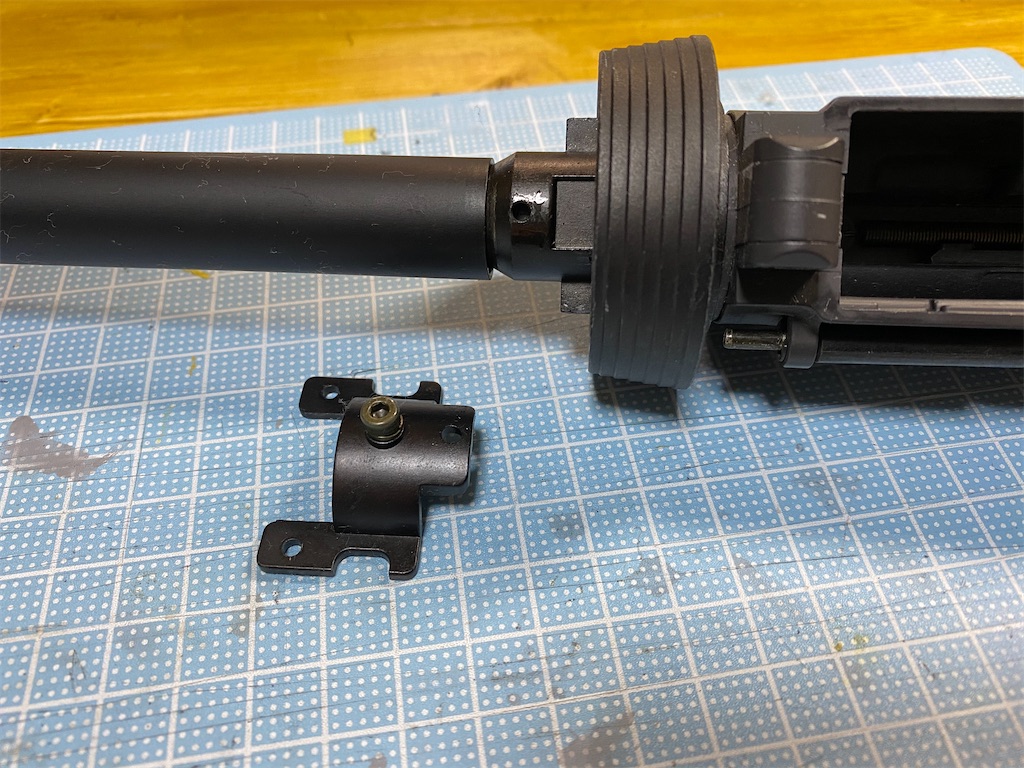

RISを外したら、画像下のパーツ（RISの上側とアウターバレルを連結するパーツ）を六角レンチで外します。

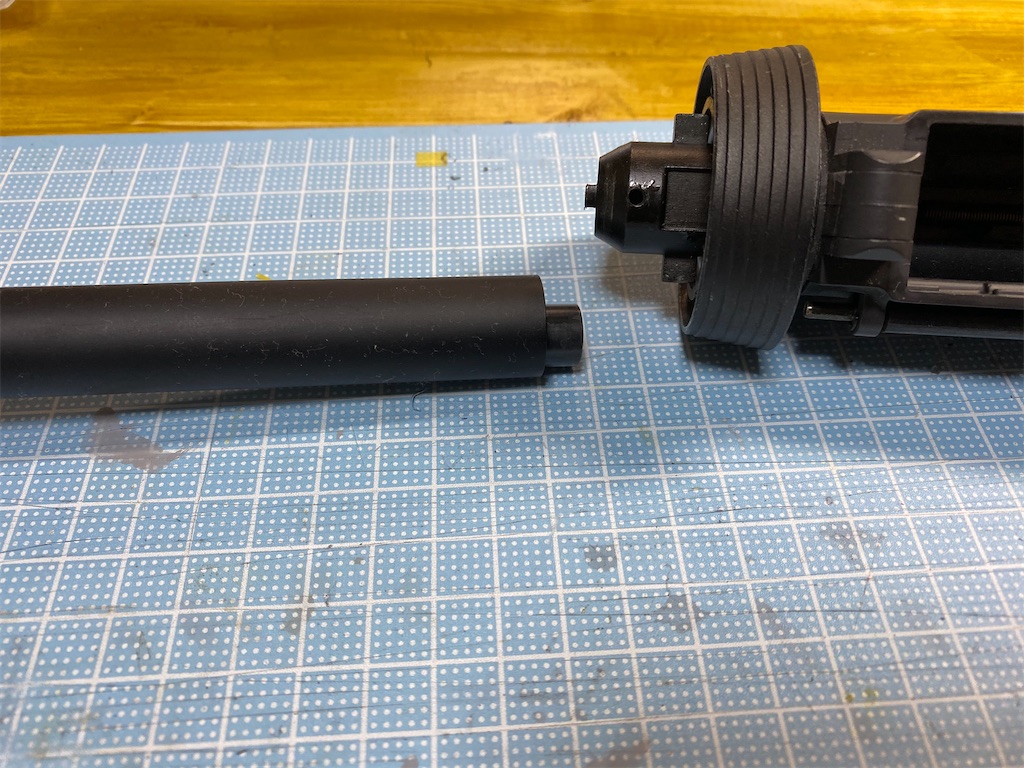

レンチで外せば下画像のように、アウターバレルが前方に引き抜けます。

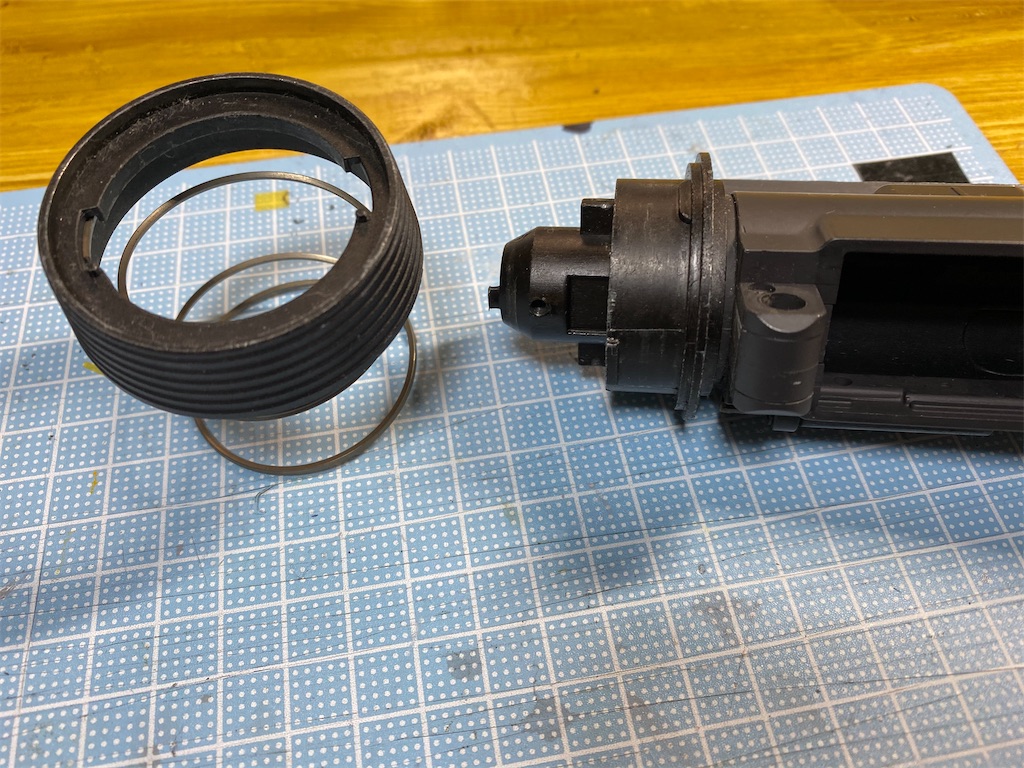

そしたらデルタリングをフレーム側に引きながら、所定の位置に回すとばねの力で外れます。

画像のようにデルタリングを外したら、レシーバー基部ナットを外してから、アウターバレル基部をフレームから外します。

これで元々のフロント周りを分解できました。

次は新しいフロント周りを組み込んでいきます。

【フロント周り交換作業】

では次に新しいフロント周りに取り付ける、アウターバレルとハンドガードを取り付けていきます。

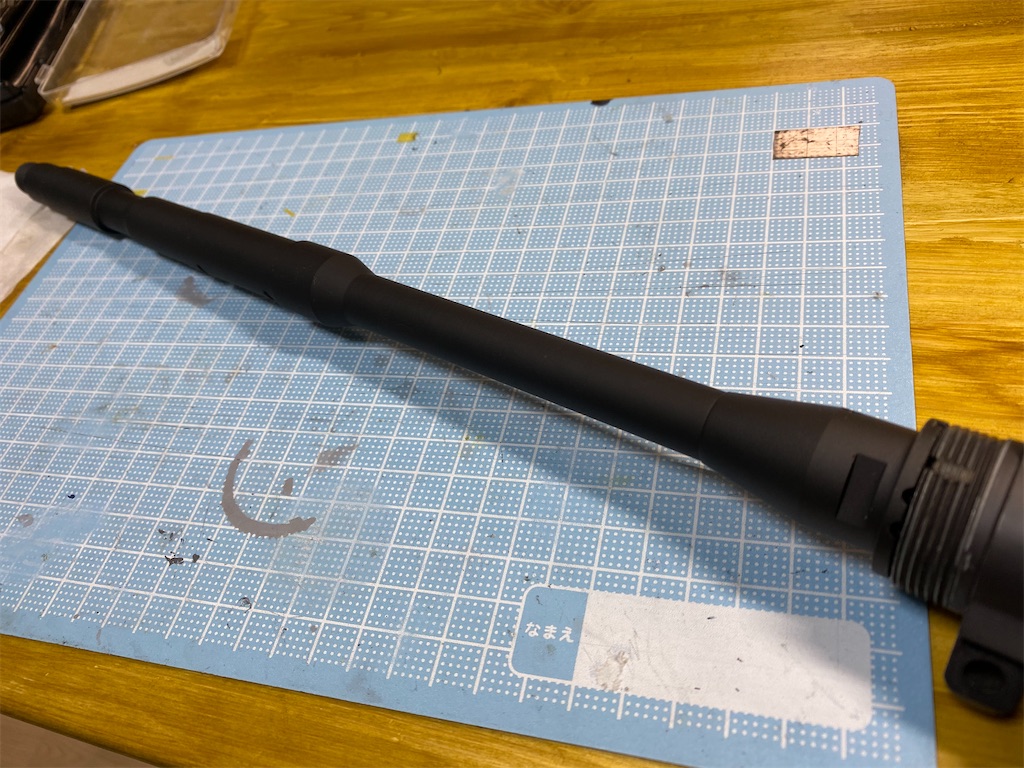

アウターバレルはアルミ製の14.5インチになります。

マッドブルエアソフト Daniel Defense公認 アルミ・アウターバレル 14.5" G/M D01-004

マルイ純正と違いパーツが分割ではなく、1本ものになっています。

このため剛性が高く、かつ材質がアルミのため非常に軽量になっています。

※2020.2.6加筆

1本ものだと思ったら、2ピース構造でした。

バレルをフレームに差し込んだら、いよいよハンドガードが登場。

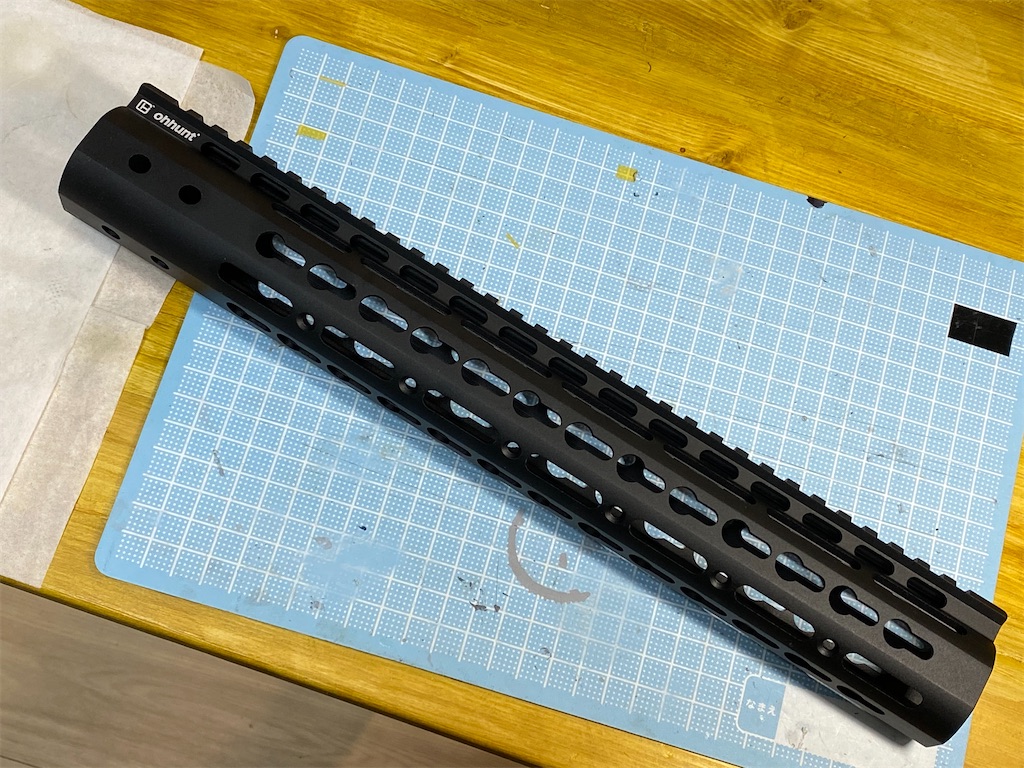

 今回取り付けるのは【Kyemodタイプ ハンドガード（13.5インチ）】になります。

ohhunt M4 M16用 7インチ 9インチ 10インチ 12インチ 13.5インチ 15インチ Keymod レールハンドガードメタル製 - ブラック (10インチ)

こちらは他のハンドガードに比べて、取り付けも非常に簡単になっています。

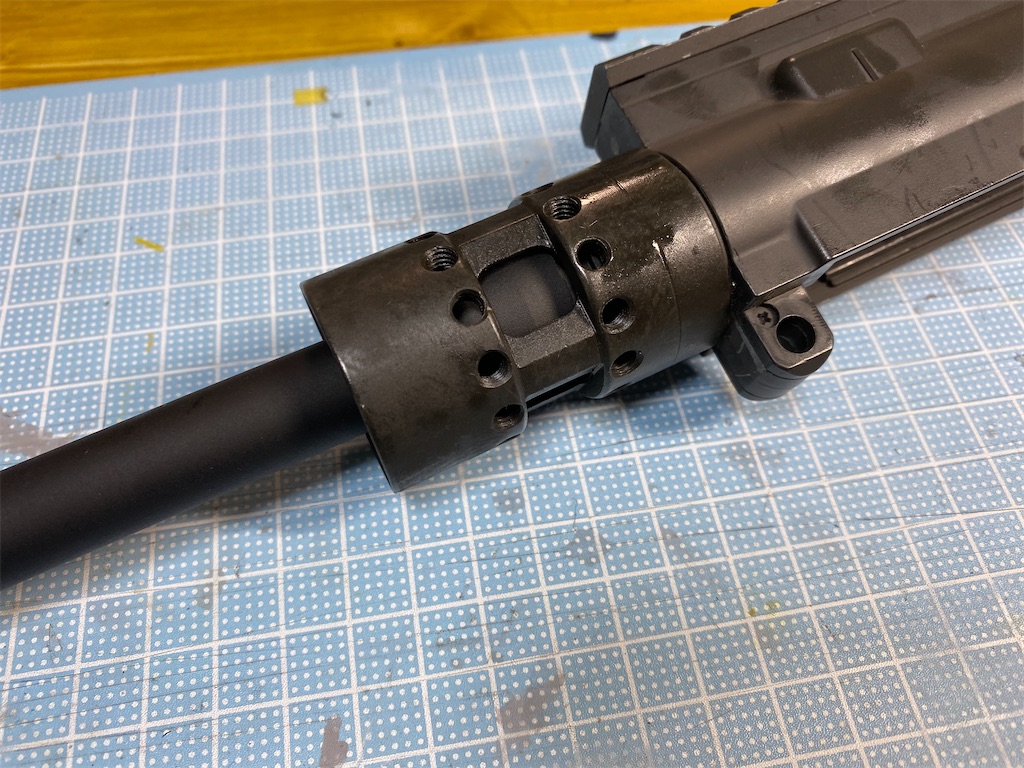

まずはバレルナットをフレームにねじ込んでいきます。

この際に様々な位置に空いている穴が、レールとバレルナットを固定するビスを入れる場所になります。

穴の数が多いので、適正位置に持ってくるのがやりやすいので、初めて変わったハンドガードに変えたい方にはオススメなモデルです。

もし適正位置に合わなかった場合は、別売りの【シムリング】を入れると合わせやすく、かつしっかりと固定出来ます。

厚みは好みに応じて数種類あるので、選んでみてください。

F.FACTORY M4シリーズ シムリング 0.1mm

バレルナットとレールが適正位置で固定出来たら、取り付けは完了です！

次回は引き続きストックの取り付けに進んでいきます！！
