ー 【トイガン修理】初挑戦！東京マルイ M14を分解・整備してみる（外装編） ー
今回の記事は、久しぶりのトイガン修理。
塗装だけしてメカボックスは放置プレイしていたので、いい加減やるかと重い腰を上げることに。
本当に初めての分解のため、メカボックスまでたどり着くだけでかなり手こずりました💦
そんな本体の分解で苦しんだM14の作業ですが、初めて分解したいと考えている方の参考になれば幸いです。
まずはメカボックスにたどり着くまでの経過です。
【目次】
【重い腰を上げる】
少し前に田村装備開発さんのワークショップに参加して、塗装を行った東京マルイのM14。
塗装の仕上がりは、非常に良いものに仕上がりました。
気が付けば塗装から1年、自宅のガンラックでほぼ眠ったままになっていました。
友人から中古で購入してから、かれこれ3年ほどの月日が流れた気がします…
しかしそろそろ使いたいなぁ…と何の気なしに気持ちが湧いてきた訳で。
たまたま時間があった時だったので、いい加減分解・整備をしていこうかと思い立ちました。
そうはいうものの、M14は今まで分解したことがなかった未知の領域。
手こずるだろうなぁ…と思いながらも、「これも経験だ」と自分を奮い立たせ、分解を開始して行きます！
|
|
![[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]](https://hbb.afl.rakuten.co.jp/hgb/16cb2a04.3bf2d086.16cb2a05.e88cd96a/?me_id=1264144&item_id=10006636&pc=https%3A%2F%2Fthumbnail.image.rakuten.co.jp%2F%400_mall%2Fevohobby%2Fcabinet%2Fegun%2F4952839170804_1.jpg%3F_ex%3D240x240&s=240x240&t=picttext "[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]")
【外装の分解作業】
※注意事項
基本的にパーツの名称に関しては、東京マルイ様の説明書を基準にしています（【】内）
では早速作業に入っていきます。
まずはスコープやマウントレールを取り外し。
これが外れたら、次は本体の分解に取り掛かります。
始めに行うのが、ストックの取り外し。
M14はストックを取り外す為には、トリガーガードを動かして分割します。
画像のように下側にトリガーガードを稼働させると、下側に引き抜けました。
こうすると、下画像のようにストック側とメカボックス側が分割。
少し後ろに引き、下に下げる形になります。
この際に配線が繋がっているので、慌てて引きちぎらないように注意。
ゆっくりと引き出すとコネクターが見えますので、取り外してから分割しましょう。
次はハンドガードを取り外しますが、私はここが一番の難関でした💦
なかなか外れずに「これ本当に外れるのか…？」と疑問が出るほどでしたが、ほぼパワープレイで外します。

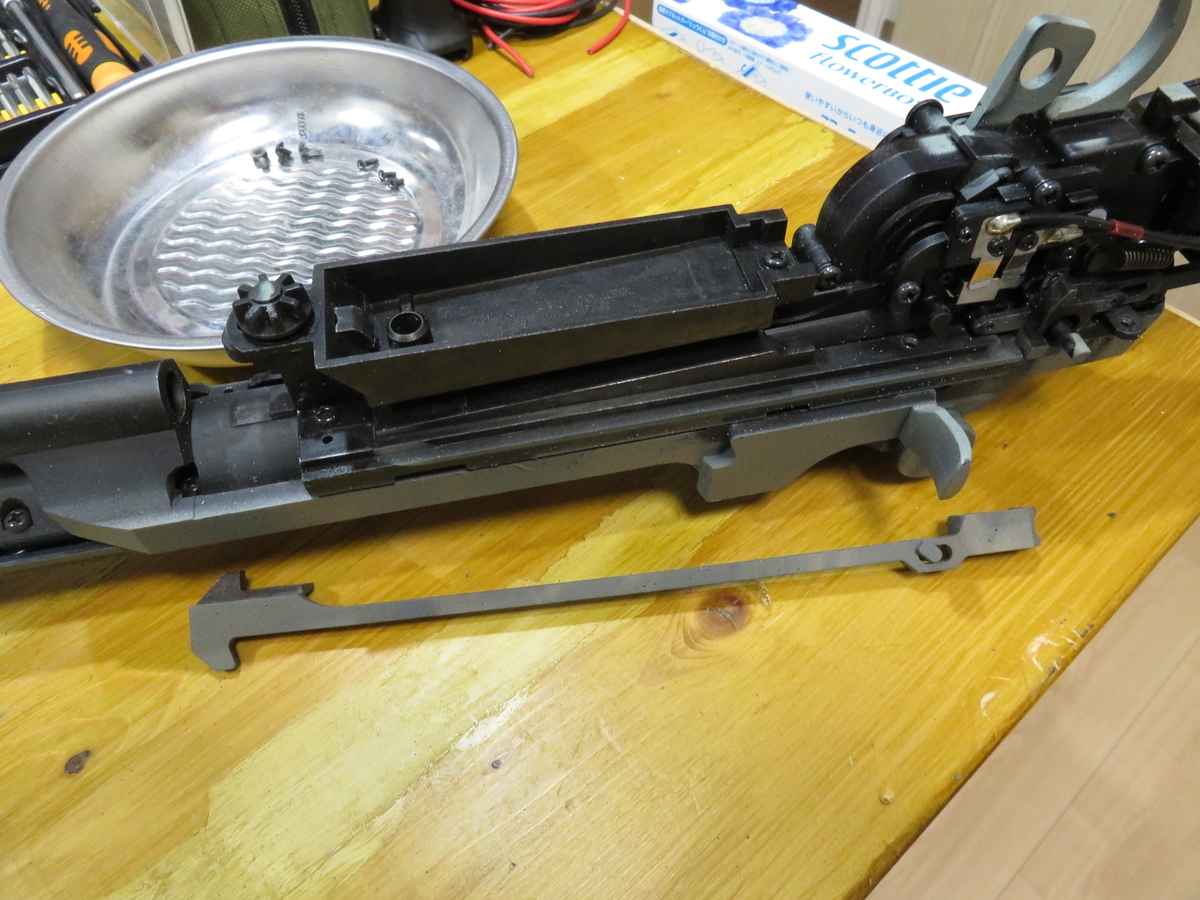

次は【オペレーションロッド】という名称のコッキングレバーを取り外し。
上写真のスプリングのロッド部分を前に動かして引き抜き、ロッド自体は下画像の固定パーツを＋ドライバーで取り外して取り出します。
これでアウターバレルの下側が外せました。
同時に【コネクター】と呼ばれるパーツ（画面下）を外したのち、オペレーションロッド周りも取り外します。
次はいよいよアウターバレルを外します。

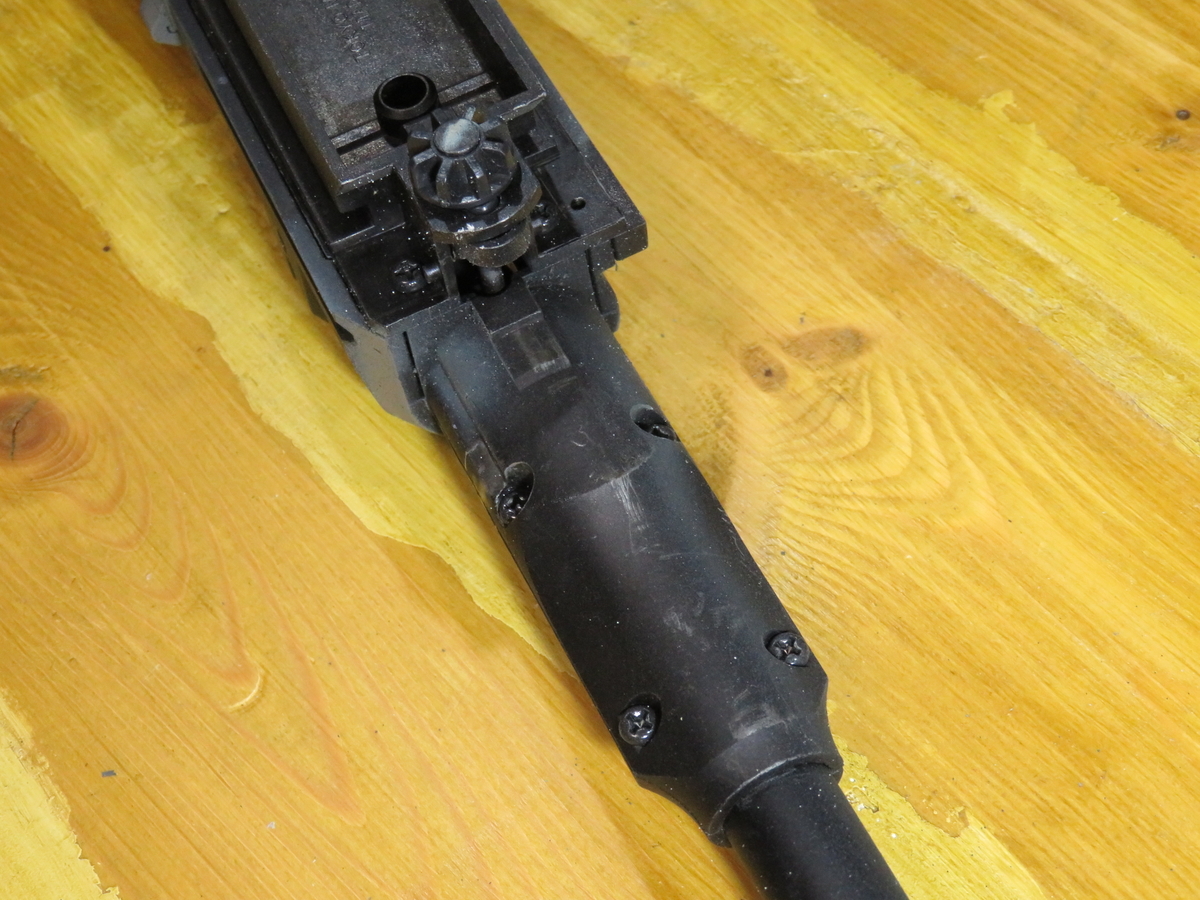

【バレル基部】のビスを６本外して、アウターバレルを開放。
ビスを外しアウターバレル下側の【バレル基部】が外れたら、下画像のようにインナーバレルが登場。
こちらは真っ直ぐ引いても取り外せないので、90度（画像で見て）上に上げながら取り出します。
これでバレルの取り外しも完了。
間もなくメカボックスにたどり着けそうです。

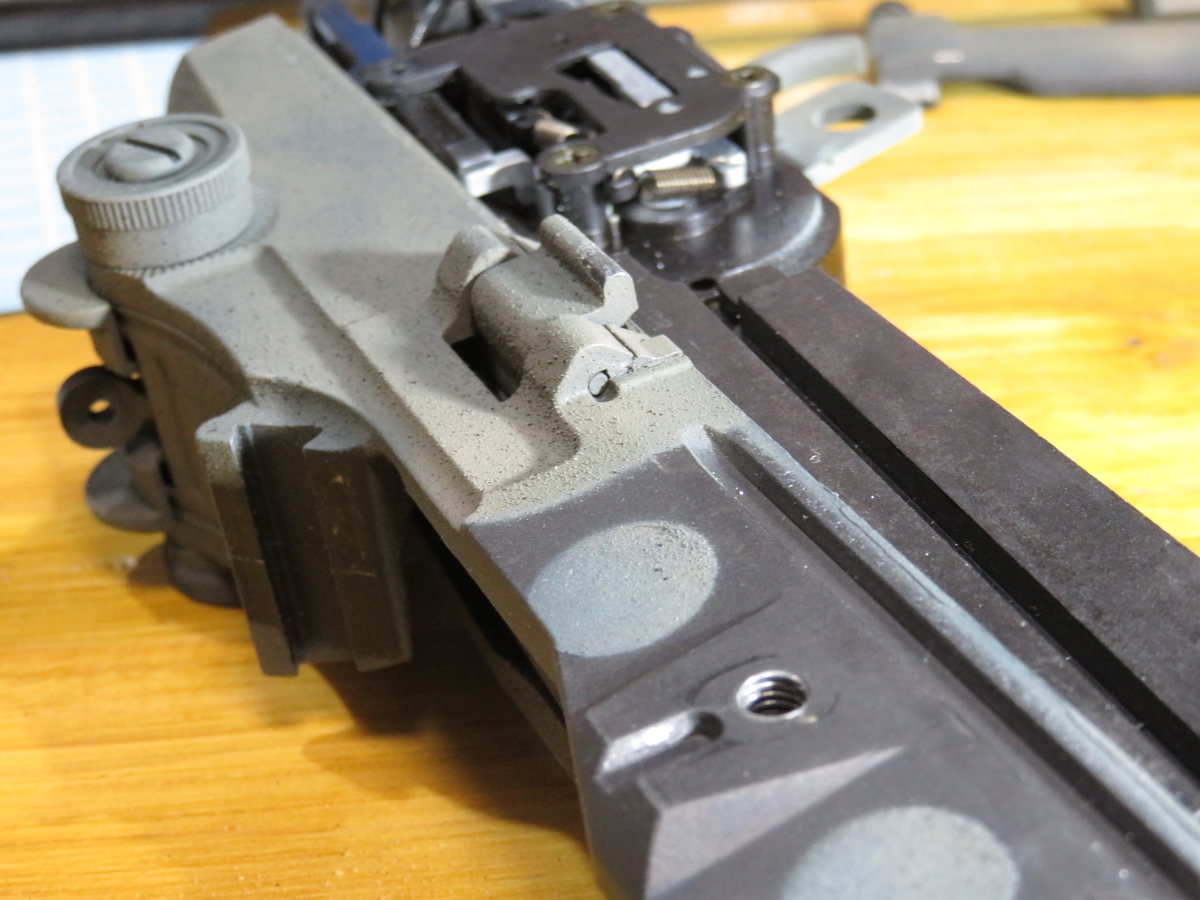

今度はフレーム左側面にある【ボルトストップ】のパーツを取り外し。

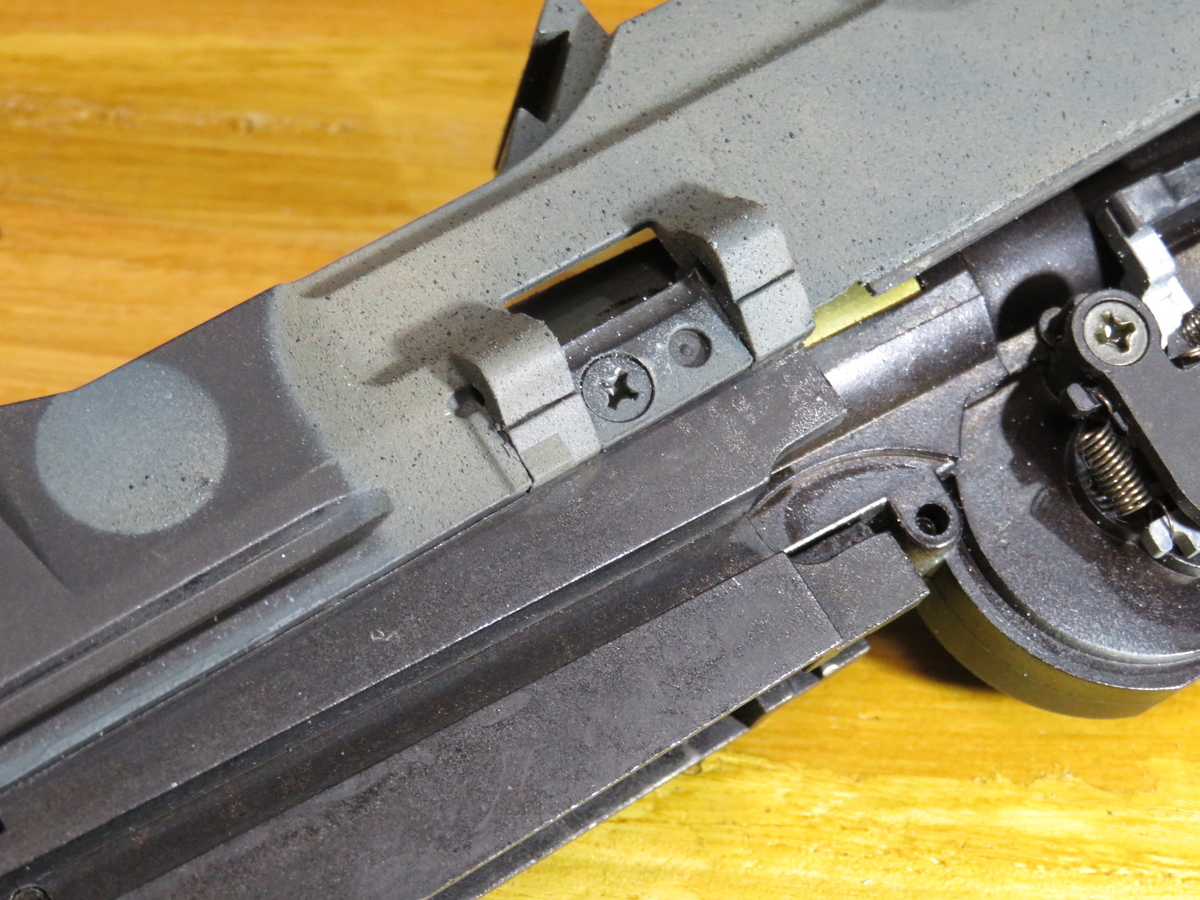

正面側からピンを抜き、パーツを取ったあとは中に隠れているビスを抜きます。
これで【レシーバー】が上側に取り出せます。
ではいよいよ最後の仕上げへ。
最後に【レシーバー下部】のパーツを取り外し。
ビス1本と側面に打ち込んであるピンを抜き出します。
これでメカボックスに到達しました。
うーん結構慣れない内は、大変ですね💦
【まとめ】
という事で初めて外装の分解を行ったM14。
初めて行った時は、正直かなり悪戦苦闘しました。
M4などとはまた違った勢いが必要な個所もあり、「本当にこれであっているのか？」と不安になりました。
ただその後も2度3度と分解を繰り返していくと、M4よりも分解する部品点数が少ないのか、割と簡単に感じられます。
とはいって面倒であることに変わりはないので、好きな人以外はお店にお願いして良いと思いました。
では次回、いよいよメカボックスの分解と調整を開始します。
最後に今回の分解で使用した工具について載せておきます。
ご参考になれば幸いです。
