東京マルイM4を改修していく ~ストック交換編~

どうも、アンダーソンです。


今日も私のブログ読んでいただいてありがとうございます。
今の世の中って面白くないことばっかりじゃないですか。


それだからこそ面白いことやってみたほうがいいじゃないですか!
だから私は新しいライフスタイルを提案し続けます、遊び方面でね^^

今回の記事はこちらです。



東京マルイM4を改修していく ~フロント換装編~ ー

依頼のM4の改修作業を開始し、まずはフロント周りの換装作業が完了しました。

比較的手間は掛からずに出来たのは、幸先の良い始まりです。

anderson1911.hatenablog.com






今回も引き続き換装作業を行っていきます。

次はロアフレーム側、ストックを交換していきます。







【ストックの取り外し作業】



では分解したロアフレームから、まずは固定ストックを外していきます。

 中には配線があるので、ストックを引き抜く際には注意して下さい。

f:id:anderson1911:20200202212432j:image



固定ストックの取り外しは、ストック上部にあるビス(画像右の長い棒状のもの)をマイナスドライバーで外します。

これでストック本体はあっさりと引く抜くことができます。
f:id:anderson1911:20200202212436j:image







なおストックを外した後に、【フレームリング】というパーツが残っているので、忘れずに取り外してください。

これで分解が完了になります。





分解してみて分かったのですが、配線が画像上の通り不思議なガムテープによって、纏められています。

これは一体どういった目的でこうなっているのか、メカボックスを分解する際に確認してみます。







【ストックの取り付け作業】



続いてストックを組み立てていきます。

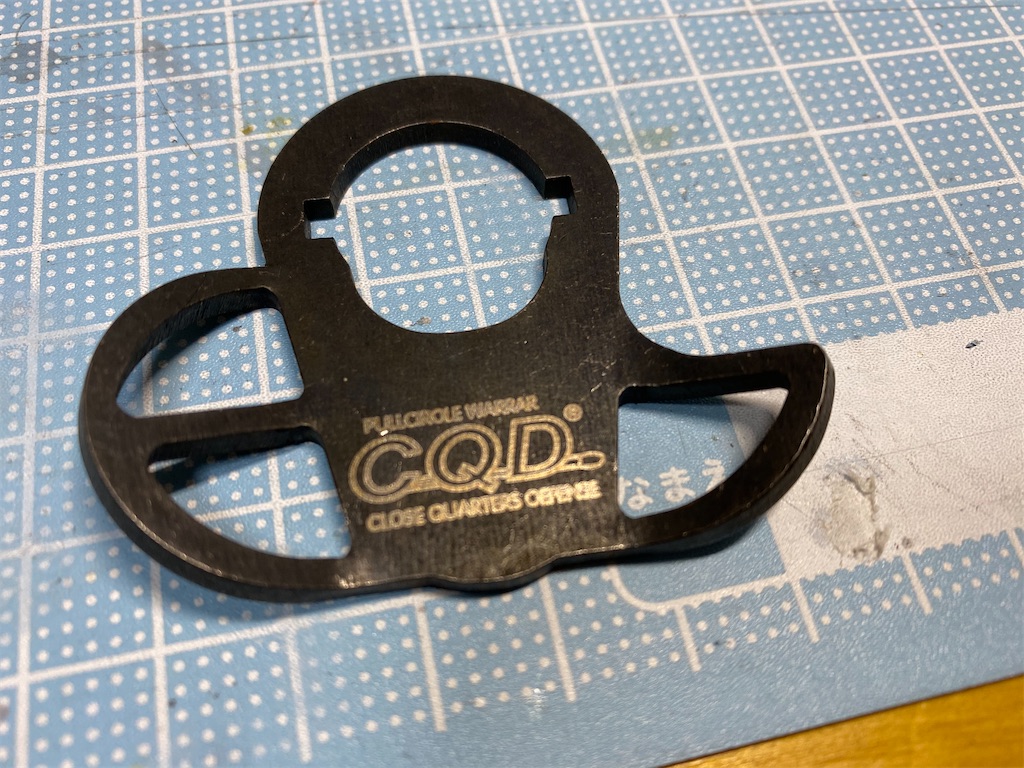

まずはストックチューブを取り付ける前に、【スリングスイベルプレート】を取り付けていきます。
f:id:anderson1911:20200202212418j:image





本来はフレームのストックチューブを差し込む部分に入れるだけなのですが、ノンブランド品のためか入れることが出来ませんでした。

このためまたしてもサイズを合わせるために、削り作業が必要になりました。

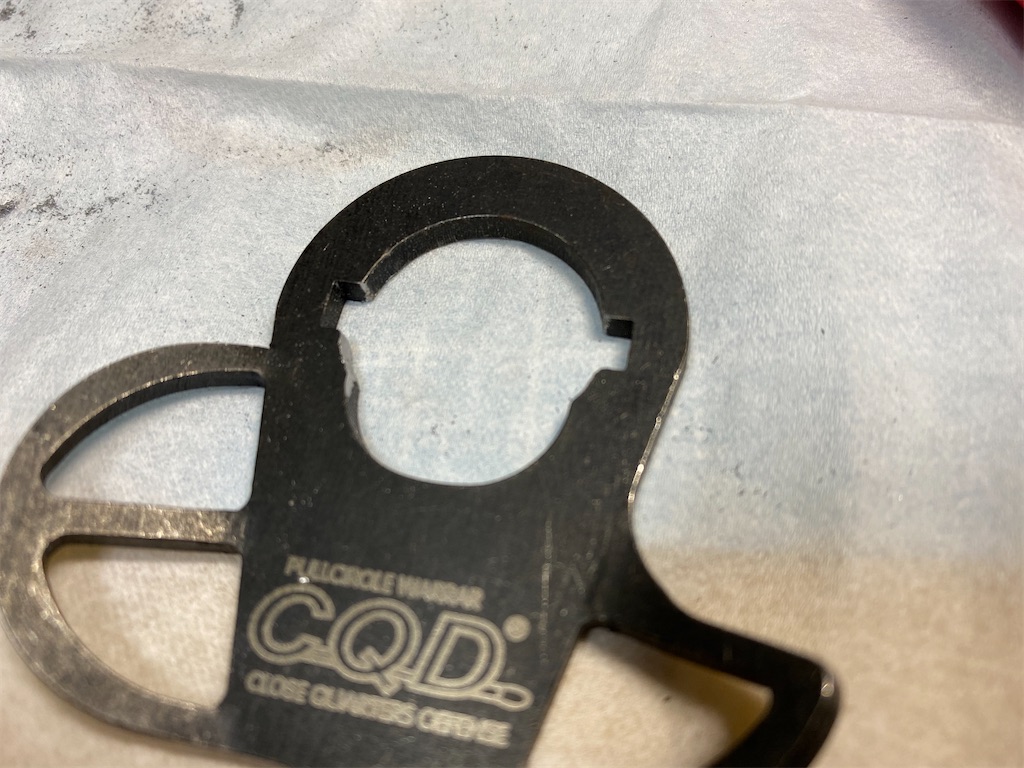

見えにくいとは思いますが、両サイドの凹部分の下を電動リューターで削りました。

様子を見ながら加工して、緩すぎずきつ過ぎない程度に加工しました。
f:id:anderson1911:20200202212426j:image

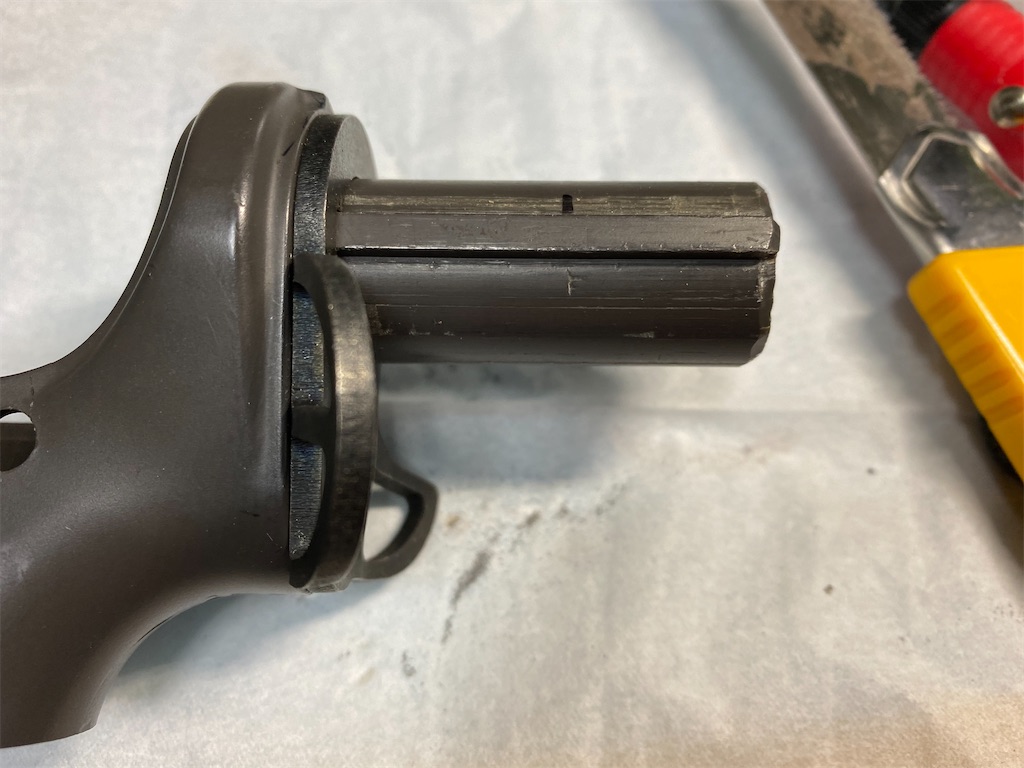

スリングスイベルプレートを入れたら、フレームのストックチューブを受ける部分を切断します。

切断する長さは、ストックチューブを固定するのに使うビスの長さと相談して決めましょう。
f:id:anderson1911:20200202212422j:image



長さを切断出来たら、今回も電動リューターで配線の経路を確保するため、加工を施していきましょう。

基本的には下画像のようにできれば、大丈夫です。
f:id:anderson1911:20200202212429j:image



この後はストックチューブとストックを取り付けて終わりになりますが、詳しくは以前行ったXM177E2の記事を参考にして下さい。

anderson1911.hatenablog.com





東京マルイ No.172 クレーンストック ブラック

東京マルイ No.172 クレーンストック ブラック

  • 発売日: 2010/09/15
  • メディア: おもちゃ&ホビー








これで無事にストックの取り付けも完了しました。

こちらも滞りなく出来ました。



問題は未だに見ていない、メカボックス内部がどうなっているかです。

不安はありますが、いよいよ心臓部に入っていきます!
