STD M4を分解してみた

どうも、アンダーソンです。


今日も私のブログ読んでいただいてありがとうございます。
今の世の中って面白くないことばっかりじゃないですか。


それだからこそ面白いことやってみたほうがいいじゃないですか!
だから私は新しいライフスタイルを提案し続けます、遊び方面でね^^

今回の記事はこちらです。



ー STD M4を分解してみた ー

以前パトリオット2で使用する為に持っていたDYTAC製のスタンダード電動ガンのM4。

しかし残念ながら弾がまともに出ないという事態に。

その日は使用できませんでした…

anderson1911.hatenablog.com



そこで今回は修理のために分解を行うことにしました。

まずはメカボックスを取り出す部分まで行います。

f:id:anderson1911:20180715224912j:plain



まずはフレームロックピンを外します。

1本外せばアッパーフレームが外れ、分解できます。

f:id:anderson1911:20180715225118j:plain

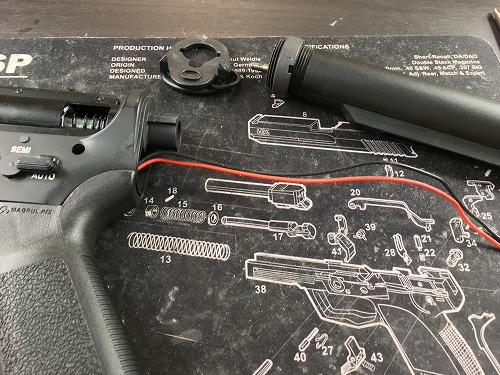

次にストックチューブを外します。

外すためには長いプラスドライバーを使用する必要があります。

f:id:anderson1911:20180715225328j:plain

f:id:anderson1911:20180715225407j:plain



この後はグリップを外します。

まずはグリップ底部の蓋を六角レンチで外します。

f:id:anderson1911:20180715225708j:plain

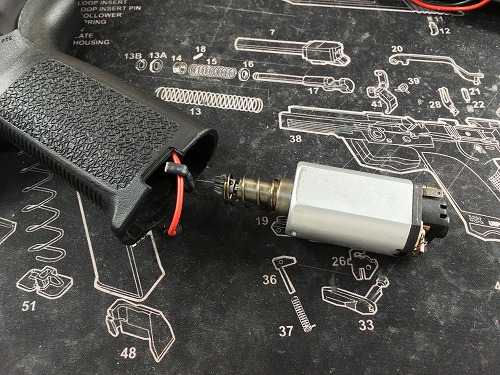

グリップ内部からモーターを取り出します。

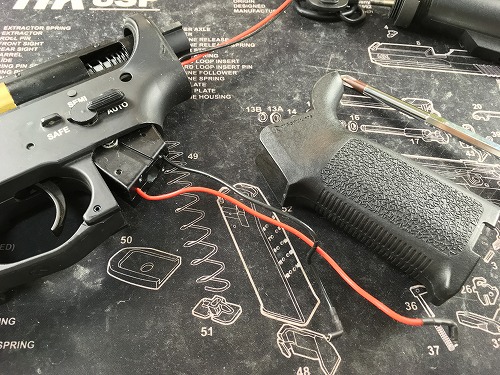

その後メカボックスとグリップを固定しているビスも取り外し、グリップも外します。

f:id:anderson1911:20180715230128j:plain

f:id:anderson1911:20180715230147j:plain



最後にメカボックスをフレームから外します。

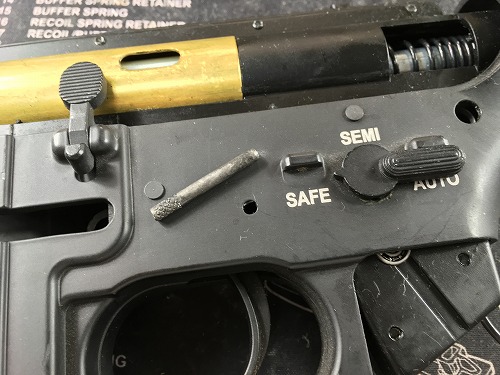

そのためマガジンキャッチ、フレームロックピンを取り外します。

f:id:anderson1911:20180715230328j:plain



そして最後にセレクターをセミオートに合わせると、分解できます。

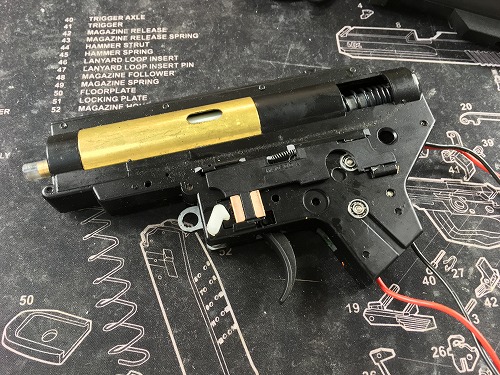

あとは外すだけです。

f:id:anderson1911:20180715230446j:plain



メカボックスの取り外しは難しそうですが、実際に行ってみると意外と簡単です。

道具もドライバー(+、-)、ピンポンチ、六角レンチ、プラスチックハンマーで済みます。



では次回の記事で、メカボックスを分解していきます。





※今回の電動ガンの分解ですが、モデル・メーカーによって違いがあります。

 あくまで参考程度でお願いします。
